• 独家功能
  华擎超合金
  - 高密度防潮纤维电路板
  - 宝石黑 PCB
  华擎超级 M.2 (PCIe Gen3 x4 & SATA3)
  华擎全防护 (支持全部 USB、音源、网络接口)
  华擎即时更新 & 应用市场
• 处理器
  - 支持 AMD AM4 插槽 A 系列 APU (Bristol Ridge) 与 Ryzen 处理器 (Vermeer, Cezanne, Renoir, Matisse, Picasso, Summit Ridge, Raven Ridge 和 Pinnacle Ridge)*
  - 支持 CPU 高达 105W



  *Bristol Ridge does not 支持 since BIOS version 7.XX.
  Vermeer, Cezanne 和 Renoir 处理器 are supported after updating the BIOS, using another CPU for that update.
• 芯片
  - AMD Promontory A320
• 内存
  - 双通道 DDR4 内存技术
  - 2 x DDR4 内存插槽
  - AMD Ryzen 系列处理器 (Matisse) 支持 DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
  - AMD Ryzen 系列处理器 (Pinnacle Ridge) 支持 DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
  - AMD Ryzen 系列处理器 (Picasso) 支持 DDR4 2933 / 2667 / 2400 / 2133 (非 ECC), un-buffered 内存*
  - AMD Ryzen 系列处理器 (Summit Ridge) 支持 DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
  - AMD Ryzen 系列处理器 (Raven Ridge) 支持 DDR4 3200+(OC) / 2933 / 2667 / 2400 / 2133 (非 ECC), un-buffered 内存*
  - AMD 第七代 A 系列 APU 支持 DDR4 2400 / 2133 (非 ECC), un-buffered 内存
  - 系统内存最大容量: 32GB**
  - DIMM 插槽采用 15μ 镀金接针



  *有关AMD非XMP内存频率支持，请参阅下表。 有关详细信息，请参阅华擎网站上的QVL。
  对于 Ryzen 系列 CPU（Picasso 和 Raven Ridge），ECC 仅支持 PRO CPU。.*

  A 系列 APU：


  Ryzen 系列处理器 (Matisse):


  Ryzen 系列处理器 (Pinnacle Ridge):


  Ryzen 系列处理器 (Picasso):


  Ryzen 系列处理器 (Summit Ridge):


  Ryzen 系列处理器 (Raven Ridge):


  SR: 单列 DIMM, 1Rx4 或 1Rx8 于 DIMM 模块标签
  DR: 双列 DIMM, 2Rx4 或 2Rx8 于 DIMM 模块标签

  **由于操作系统的限制，在 Windows^® 32-bit 操作系统下实际能使用的內存将少于 4GB。在Windows^® 64-bit 操作系统下使用 64 位元的 CPU 则不会有此限制。
• BIOS
  - 支持图形界面的 128Mb AMI UEFI Legal BIOS
  - 支持 "即插即用"
  - 符合 ACPI 5.1, 支持唤醒与自动开机 (Wake Up Events)
  - 支持免跳线
  - 支持 SMBIOS 2.3
  - DRAM 电压多功能调节器
• 板载显卡
  - Ryzen 系列 APU 上集成 AMD Radeon™ HD Vega 系列显示核心*
  - A 系列 APU 上集成 AMD Radeon™ HD R 系列显示核心*
  - DirectX 12, 像素着色引擎 5.0
  - 共享内存默认为 2GB。支持最高共享内存 16GB。**
  - 支持 HDMI 1.4 技术, 最大分辨率达 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
  - 支持 HDMI 1.4 端口自动声画同步, 深色 (12bpc), xvYCC 与HBR (高位速音频) (需配备兼容 HDMI 的显示器)
  - 通过 HDMI 1.4 端口支持 HDCP 1.4
  - 通过 HDMI 1.4 端口支持 1080p 蓝光光盘 (BD) 高清播放



  *实际支持程度按 CPU 而定

  **要获得最高 16GB 共享内存需安装 32GB 系统内存。
• 音效
  - 7.1 声道高保真音频 (Realtek ALC887 音频编码解码器)
  - 支持防突波

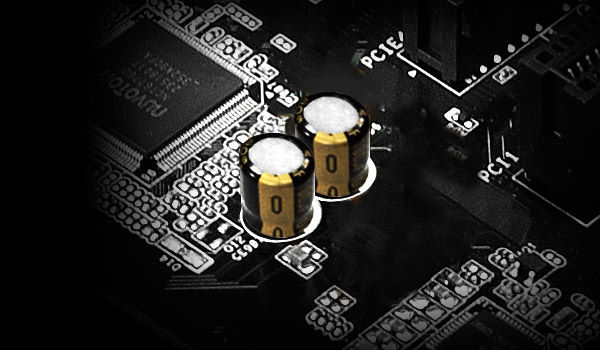

  - ELNA 专业音频电容
• 局域网
  - PCIE x1 千兆网卡 10/100/1000 Mb/s
  - Realtek RTL8111H
  - 支持网络唤醒功能 (Wake-On-LAN)
  - 支持防雷击 / 防 ESD 静电
  - 支持 Energy Efficient Ethernet 802.3az
  - 支持 PXE

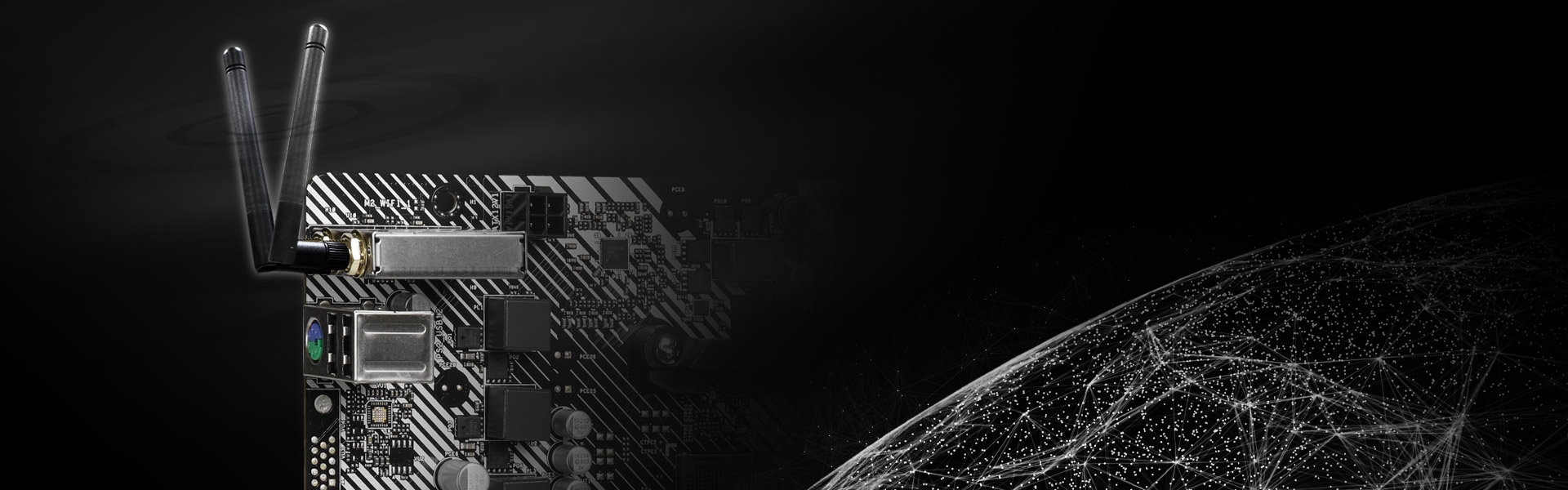

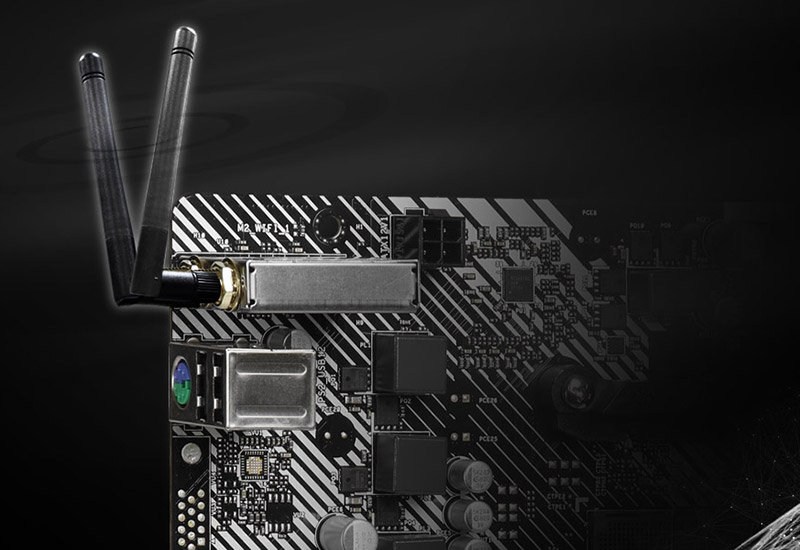

• 无线网卡
  - Intel^® 802.11ac 无线网络 模块
  - 支持 IEEE 802.11a/b/g/n/ac
  - 支持双频 (2.4/5 GHz)
  - 支持高速无线连接达 433Mbps
  - 支持蓝牙 4.2 / 3.0 + 高速 class II
• 扩充插槽
  AMD Ryzen 系列处理器 (Matisse, Summit Ridge 和 Pinnacle Ridge)
  - 1 x PCI Express 3.0 x16 插槽 (PCIE2: x16 模式)*
  AMD 第七代 A 系列 APU
  - 1 x PCI Express 3.0 x16 插槽 (PCIE2: x8 模式)*
  AMD Ryzen 系列处理器 (Picasso, Raven Ridge)
  - 1 x PCI Express 3.0 x16 插槽 (PCIE2: x8 模式)*
  AMD Athlon 系列处理器
  - 1 x PCI Express 3.0 x16 插槽 (PCIE2: x4 模式)

  - 1 x PCI Express 2.0 x1 插槽



  *支持 NVMe SSD 开机
• 存储
  - 4 x SATA3 6.0 Gb/s 接口, 支持 RAID (RAID 0, RAID 1 和 RAID 10), NCQ, AHCI 和热插拔

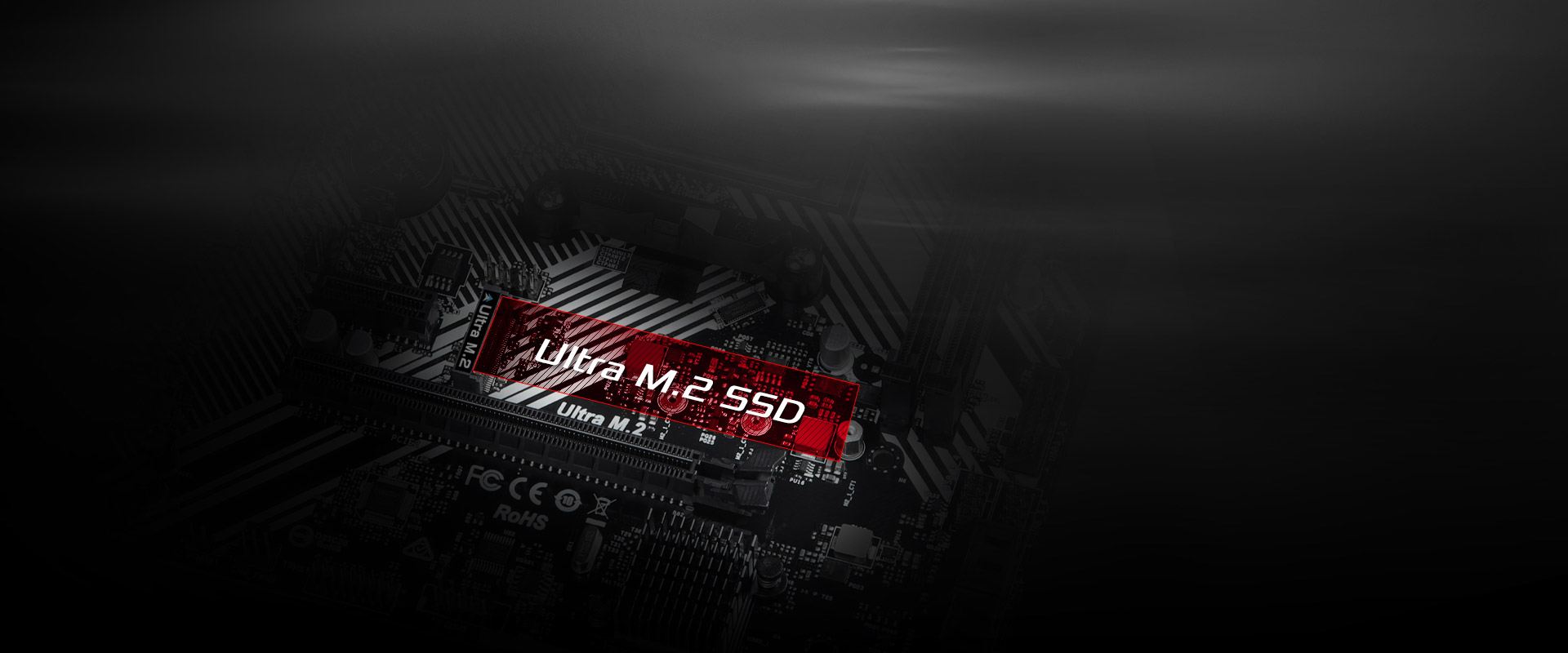

  - 1 x 超级 M.2 接口, 支持 M Key 2242/2260/2280 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s) (Matisse, Picasso, Summit Ridge, Raven Ridge 和 Pinnacle Ridge) 或 Gen3 x2 (16 Gb/s) (A 系列 APU 和 Athlon 系列 APU)*



  *支持 NVMe SSD 开机
  支持华擎 U.2套件
• 板载接口
  - 1 x COM 端口接针
  - 1 x 机箱开启警告功能接针与扬声器接针
  - 1 x CPU 风扇接口 ((4-针))*
  - 2 x 机箱风扇接口 (1 x 4针，1 x 3针)**
  - 1 x 24 针 ATX 电源接口
  - 1 x 4 针 12V 电源接口
  - 1 x 前面板音频接口
  - 2 x USB 2.0 针状接头 (支持 4 USB 2.0 接口) (支持 ESD 静电防护)
  - 1 x USB 3.2 Gen1 接针 (支持 2 USB 3.2 Gen1 接口) (支持 ESD 静电防护)



  *CPU 风扇接口支持最大 1A (12W) 电源.

  **机箱风扇连接器支持最大1A (12W) 风扇功率的机箱风扇。
• 后背板输出 / 入接口
  - 2 x 天线端口
  - 1 x PS/2 键盘 / 鼠标接口
  - 1 x HDMI 接口
  - 2 x USB 2.0 接口 (支持 ESD 静电防护)
  - 4 x USB 3.2 Gen1 接口 (支持 ESD 静电防护)
  - 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
  - HD 音频插孔: 线性输入 / 前置 / 麦克风
• 软件与 UEFI
  软件
  - 华擎主板调节软件 (A-Tuning)
  - 华擎 APP Charger
  UEFI
  - 华擎全高清 UEFI
  - 华擎 Instant Flash（即时更新工具）
  - 华擎简易阵列



  *可从华擎应用市场下载这些应用程序.
• 随机光盘
  - 驱动程序, 应用软件, 杀毒软件 (试用版), Chrome 谷歌浏览器和工具栏
• 附件
  - 快速安装指南, 支持光盘, I/O 挡板
  - 2 x SATA 数据线
  - 2 x 华擎 WiFi 2.4/5 GHz 天线
  - 1 x M.2 插槽螺丝
• 硬件监视器
  - CPU, 机箱温度检测
  - CPU/机箱风扇转速计
  - CPU / 机箱静音风扇
  - CPU/机箱风扇多速控制
  - 机箱开启侦测
  - 电压实时监控: +12V, +5V, +3.3V, Vcore
• 结构
  - Micro ATX 规格: 9.0-in x 7.9-in, 23.0 cm x 20.1 cm

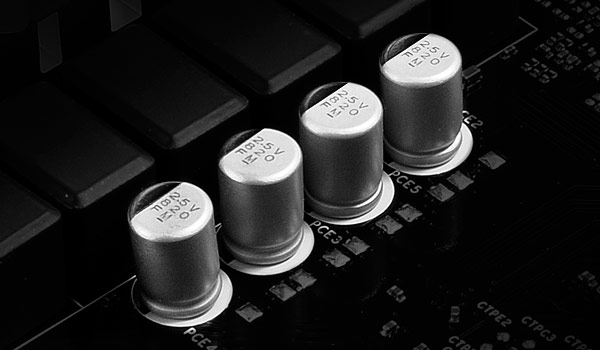

  - 固态电容设计
• 操作系统
  - 支持 Microsoft^® Windows 10 64-bit / 11 64-bit*



  *Bristol Ridge 和 Summit Ridge 不正式支持 Windows^® 11。
• 认证
  - FCC, CE
  - 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)

HDMI、HDMI高清晰度多媒体接口以及HDMI标志是HDMI Licensing Administrator, Inc.在美国和其他国家的商标或注册商标。

规格更改时恕不预先通知。品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。

以上使用界面图片仅供参考。实际使用界面可能因软件版本不同而有所差异。
