B560M-ITX/ac

支持第 10 代 Intel^® Core™ 处理器和第 11 代 Intel^® Core™ 处理器
支持 DDR4 4600MHz (OC)
1 x PCIe 4.0 x16
显示输出选项: HDMI, DisplayPort
7.1 声道高保真音频 (Realtek ALC897 音频编码解码器)
4 SATA3, 1 x 超级 M.2 (PCIe Gen4 x4 & SATA3)
5 x USB 3.2 Gen1 (2 x 后置, 2 x Front, 1 x 前置 C 型接口)
4 x USB 2.0 (2 x 后置, 2 x 前置)
Intel^® 千兆网卡
Intel^® 802.11ac 无线网络 + BT 4.2

产品特色
产品规格
支持与下载

天貓购买

京東购买

Dr. MOS

Dr. MOS 是集成型功率级解决方案，针对同步降压应用进行了优化！与传统独立 MOSFET 相比，它可以智能为每相电源提供更高电流，从而提供更好的散热效果、更长的使用寿命和优异的超频性能。

高级 60A 电感

与传统电感相比，华擎高级 60A 电感能有效将饱和电流提高三倍，从而为主板提供加强和升级的核心电压。

6 相供电设计

拥有坚固的元件，且能完全流畅地向 CPU 进行供电。还为高级玩家提供增强的性能，而温度能保持最低。

Base Frequency Boost (BFB) 技术

谁曾说只有 K 系列 CPU 和 Z 系列平台才能以最大的功率运行？通过华擎 BFB（Base Frequency Boost）技术，用户可以将非 K 系列 CPU 安装到华擎 500 系列主板（甚至非 Z 型号），并立即获得处理器的隐藏性能带来的基本频率提升。

虽然华擎 BFB 技术为非 K 系列 CPU 主板注入了生命，但提升频率目前仍取决于设备所使用的冷却系统。

* BFB 频率性能提升效果根据不同的 CPU 和硬件设备而定。此表中显示的频率仅供参考。

60A 高效电感

与传统电感相比，华擎的新一代高效电感可有效提高饱和电流达 3 倍，提高并改善主板的 Vcore 电压供应。

Dr. MOS

Dr.MOS是为完美转化效率而优化的集成电源解决方案! 智能输出更高的电流，每相驱动高达50A的连续电流，从而提供更好的热效果和优越的性能。

宝石黑 PCB

华擎科技对于各种细节绝不妥协，优异宝石黑 PCB 不仅散发出神秘气息，更代表更高质量的制造工艺。

高密度防潮纤维电路板

采用全新高密度玻璃纤维 PCB 板，有效降低 PCB 板的间隙来保护主板免受由于湿气造成的电子短路的伤害。

独家功能
华擎超合金
- 60A 高效电感
- 50A Dr.MOS
- 宝石黑 PCB
- 高密度防潮纤维电路板
Intel^® 802.11ac 无线网络
华擎超级 M.2 (PCIe Gen4x4 & SATA3)
华擎全防护 (支持全部 USB、音源、网络接口)
华擎即时更新 & 应用市场
处理器
- 支持第10代与第11代Intel^® Core™处理器（插槽1200）
- 数字供电
- 支持 Intel^® Turbo Boost Max 3.0 技术
芯片
- Intel^® B560
内存
- 双通道 DDR4 内存技术
- 2 x DDR4 内存插槽
- 第 11 代 Intel^® Core™ 处理器支持 DDR4 (非 ECC), un-buffered 内存高达 4600+(OC)*
- 第 10 代 Intel^® Core™ 处理器支持 DDR4 (非 ECC), un-buffered 内存高达 4400+(OC)*
- 支持 ECC UDIMM 内存模块 (运行于非 ECC 模式)
- 系统内存最大容量: 64GB**
- 支持 Intel^® 极限内存配置 (XMP) 2.0 技术

*11th Gen Intel^® Core™（i9 / i7 / i5）原生支持DDR4 3200; Core™（i3），Pentium和Celeron^® 原生支持最高 DDR4 2666。.
10th Gen Intel^® Core™（i9 / i7）原生支持DDR4 2933; Core™（i5 / i3），Pentium和Celeron^® 原生支持DDR4 2666。

**由于操作系统的限制，在 Windows^® 32-bit 操作系统下实际能使用的內存将少于 4GB。在Windows^® 64-bit 操作系统下使用 64 位元的 CPU 则不会有此限制。
BIOS
- 支持图形界面的多国语 128Mb AMI UEFI Legal BIOS
- 符合 ACPI 6.0 兼容唤醒事件
- 支持 SMBIOS 2.7
- CPU, CPU GT, VCCSA, DRAM, VPPM, VCCIN AUX, VCCIO, VCCST 电压多功能调节器
板载显卡
- 第 11 代 Intel^® Core™ 处理器支持 Intel^® Xe 显卡架构 (Gen 12). 第 10 代 Intel^® Core™ 处理器支持 Gen 9 Graphics
- 双显示输出选项: 通过独立显示控制器支持 HDMI 和 DisplayPort 1.4 接口
- 支持 HDMI 2.0, 最大分辨率达 4K x 2K (4096x2160) @ 60Hz with 第 11 代 Intel^® Core™ 处理器
- 支持 HDMI 1.4 技术, 最大分辨率达 4K x 2K (4096x2160) @ 30Hz with 第 10 代 Intel^® Core™ 处理器
- 支持 DisplayPort 1.4, 最大分辨率达 4K x 2K (4096x2304) @ 60Hz
- 支持 HDMI 2.0 端口自动声画同步, 深色 (12bpc), xvYCC 与HBR (高位速音频) (需配备兼容 HDMI 的显示器)
- 支持 HDCP 2.2 with DisplayPort 和 HDMI 接口 (HDCP 2.3 ready with 第 11 代 Intel^® Core™ 处理器)

*仅内置 GPU 的处理器可支持 Intel^® UHD 显示芯片内置视觉技术与显示输出.
显示规格可能因处理器类型而异。
音效
- 7.1 声道高保真音频 (Realtek ALC897 音频编码解码器)
- 支持防突波
局域网
- 千兆网卡 10/100/1000 Mb/s
- Giga PHY Intel^® I219V
- 支持网络唤醒功能 (Wake-On-LAN)
- 支持防雷击 / 防 ESD 静电
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE
无线网卡
- Intel^® 802.11ac 无线网络模块
- 支持 IEEE 802.11a/b/g/n/ac
- 支持双频 (2.4/5 GHz)
- 支持高速无线连接达 433Mbps
- 支持蓝牙 4.2 / 3.0 + 高速 class II
扩充插槽
第 11 代 Intel^® Core™ 处理器
- 1 x PCI Express 4.0 x16 插槽*
第 10 代 Intel^® Core™ 处理器
- 1 x PCI Express 3.0 x16 插槽*

- 1 x 垂直 M.2 插槽 (Key E) with the 附赠 WiFi-802.11ac PCIe WiFi 模块 (位于后侧 I/O)

*支持 NVMe SSD 开机
存储
- 4 x SATA3 6.0 Gb/s 接口, 支持 NCQ, AHCI 和热插拔*
- 1 x 超级 M.2 接口 (M2_1), 支持 M Key 2280 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen4 x4 (64 Gb/s) (搭载第 11 代 Intel^® Core™ 处理器) or Gen3 x4 (32 Gb/s) (搭载第 10 代 Intel^® Core™ 处理器)**

*若 M2_1 插槽被 SATA 型 M.2 设备占用，SATA3_0 将关闭。

**支持 NVMe SSD 开机
支持华擎 U.2套件
板载接口
- 1 x 机箱开启警告功能接针
- 1 x 可编程 LED 接针*
- 1 x CPU 风扇接口 ((4-针))**
- 1 x 机箱风扇接口 ((4-针))***
- 1 x 机箱 / 水泵风扇接口 ((4-针)) (智能风扇速度控制)****
- 1 x 24 针 ATX 电源接口
- 1 x 8 针 12V 电源接口
- 1 x 前面板音频接口
- 1 x USB 2.0 接针 (支持 2 USB 2.0 接口) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen1 接针 (支持 2 USB 3.2 Gen1 接口) (支持 ESD 静电防护)
- 1 x 前置 C 型接口 USB 3.2 Gen1 接针 (支持 ESD 静电防护)

*支持高达 5V / 3A，15W LED灯条

**CPU 风扇接口支持最大 1A (12W) 电源.

***机箱风扇连接器支持最大1A (12W) 风扇功率的机箱风扇。

****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
CHA_FAN1/WP 可以自动检测 3 针或 4 针风扇.
后背板输出 / 入接口
- 2 x 天线端口
- 1 x PS/2 键盘 / 鼠标接口
- 1 x HDMI 接口
- 1 x DisplayPort 1.4
- 2 x USB 3.2 Gen1 接口 (支持 ESD 静电防护)
- 2 x USB 2.0 接口 (支持 ESD 静电防护)
- 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
- HD 音频插孔: 线性输入 / 前置 / 麦克风
软件与 UEFI
软件
- 华擎主板调节软件 (A-Tuning)
- 华擎 Polychrome SYNC
UEFI
- 华擎 EZ Mode
- 华擎全高清 UEFI
- 华擎定制型 UEFI
- 华擎 Instant Flash（即时更新工具）
- 华擎云升级

*可从华擎应用市场下载这些应用程序.
随机光盘
- 驱动程序, 应用软件, 杀毒软件 (试用版), Chrome 谷歌浏览器和工具栏
附件
- 快速安装指南, 支持光盘, I/O 挡板
- 2 x SATA 数据线
- 2 x 华擎 WiFi 2.4/5 GHz 天线
- 1 x M.2 插槽螺丝
硬件监视器
- 风扇转速计: CPU, 机箱, 机箱/水泵风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, 机箱, 机箱/水泵风扇
- 风扇多速控制: CPU, 机箱, 机箱/水泵风扇
- 机箱开启侦测
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心, VCCSA
结构
- Mini-ITX 规格: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 固态电容设计
操作系统
- 支持 Microsoft^® Windows 10 64-bit / 11 64-bit
认证
- FCC, CE
- 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)

说明	语系	下载
使用者手册	英文	全球	中国
BSMI	Multi-Language	全球	中国
快速安装指南	中文	全球	中国
快速安装指南	多国语	全球	中国
BIOS 设定指南	中文	全球	中国

HDMI、HDMI高清晰度多媒体接口以及HDMI标志是HDMI Licensing Administrator, Inc.在美国和其他国家的商标或注册商标。

规格更改时恕不预先通知。品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。

以上使用界面图片仅供参考。实际使用界面可能因软件版本不同而有所差异。

ASRock

B560M-ITX/ac

Dr. MOS

高级 60A 电感

6 相供电设计

C.A.M (Clever Access Memory )技术

Base Frequency Boost (BFB) 技术

Hyper M.2 接口（PCIe Gen4 x4）

双带宽 802.11ac WiFi 模块

Intel^® LAN

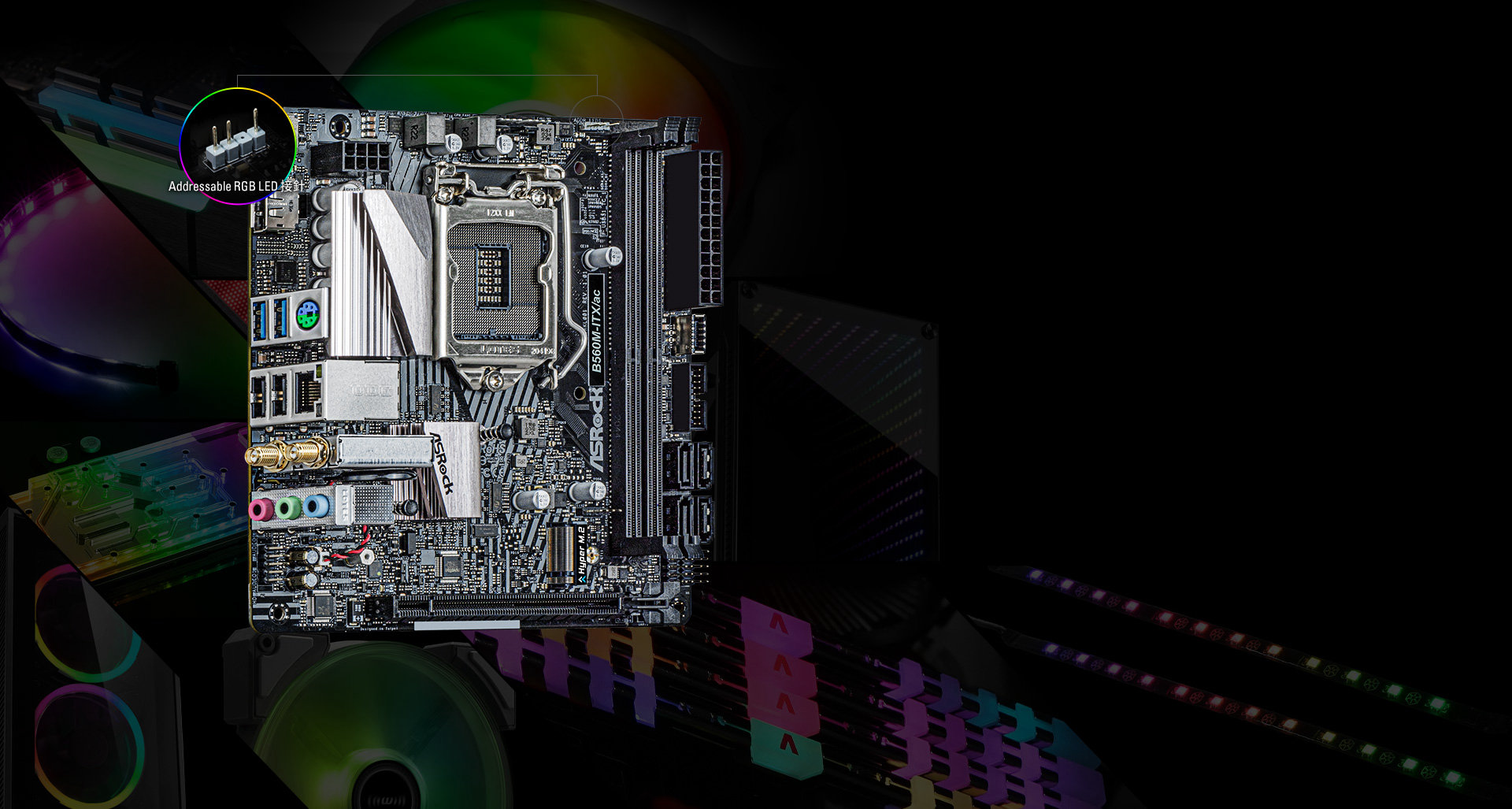

创造你的個人特「色」 - Polychrome RGB
