• 包裝內容物

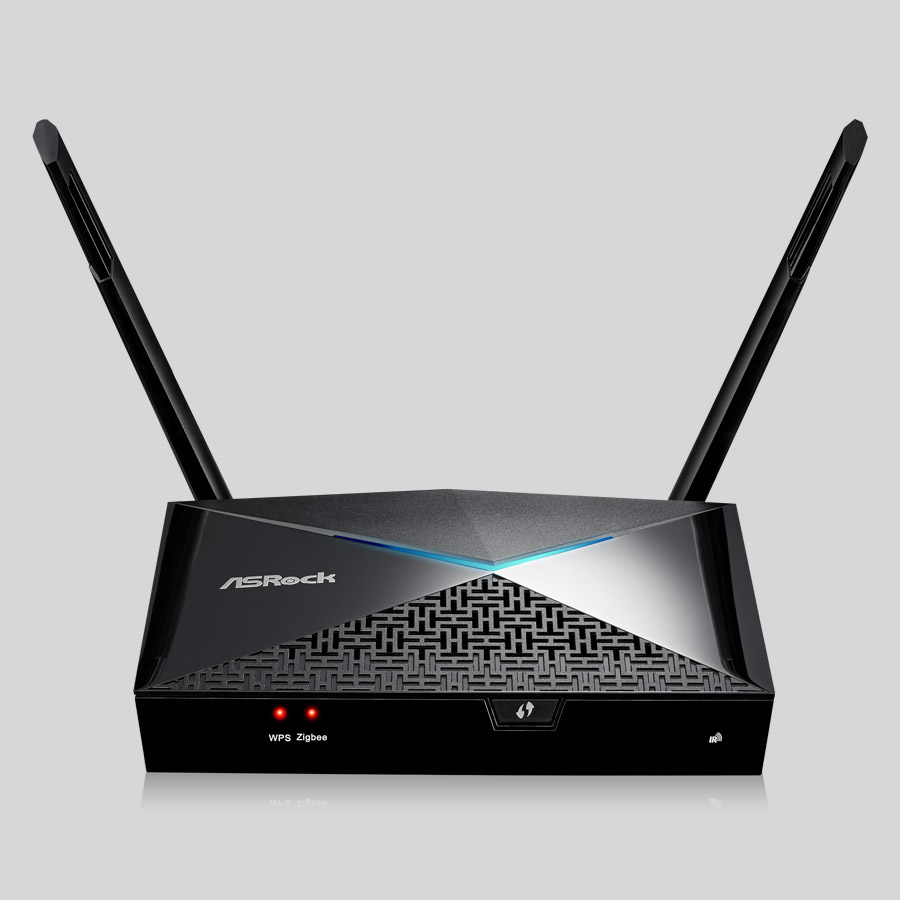

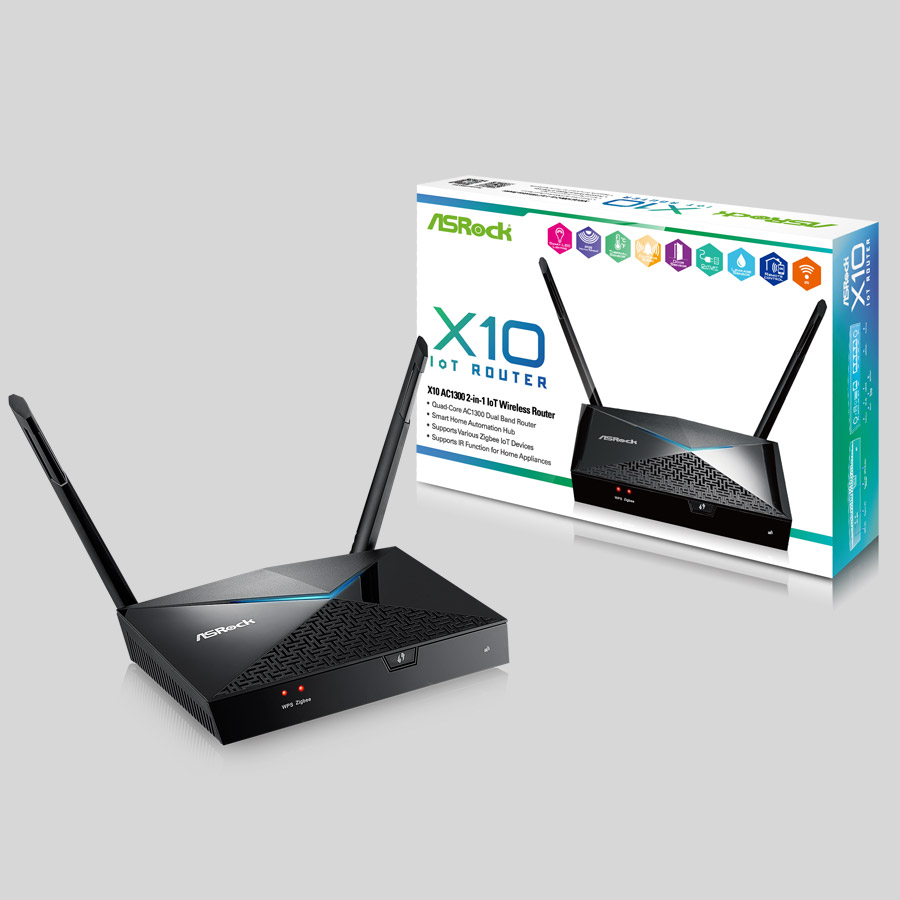

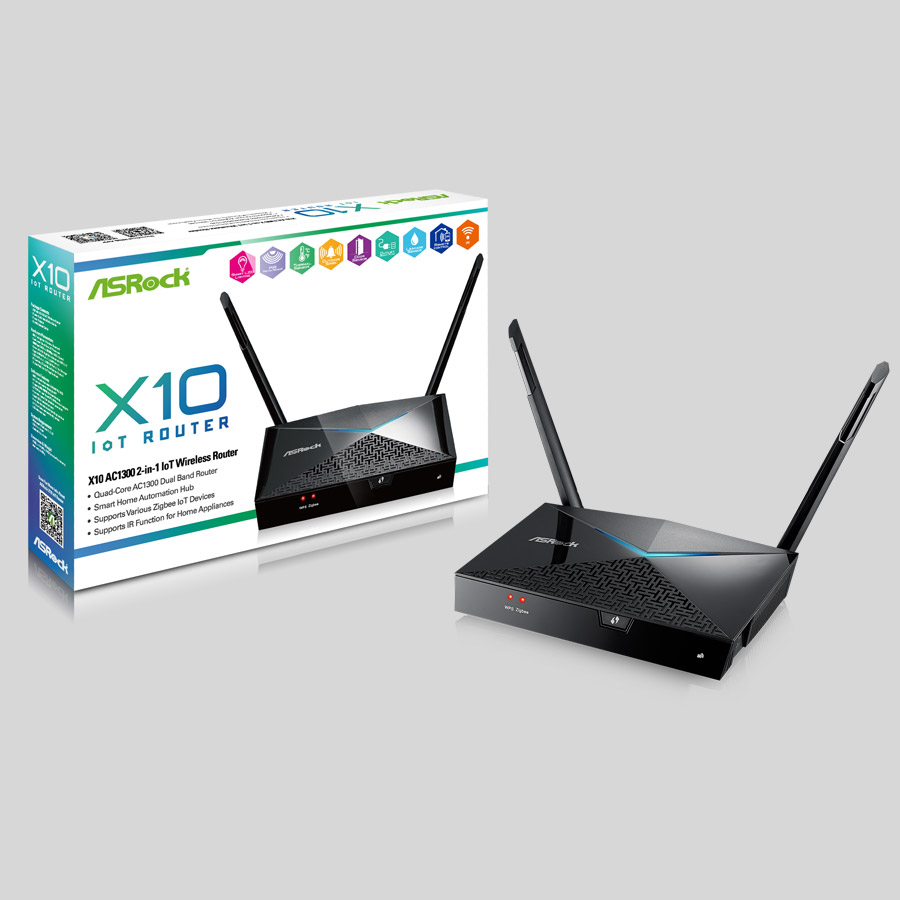

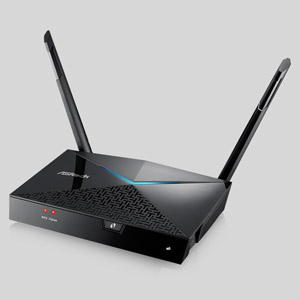

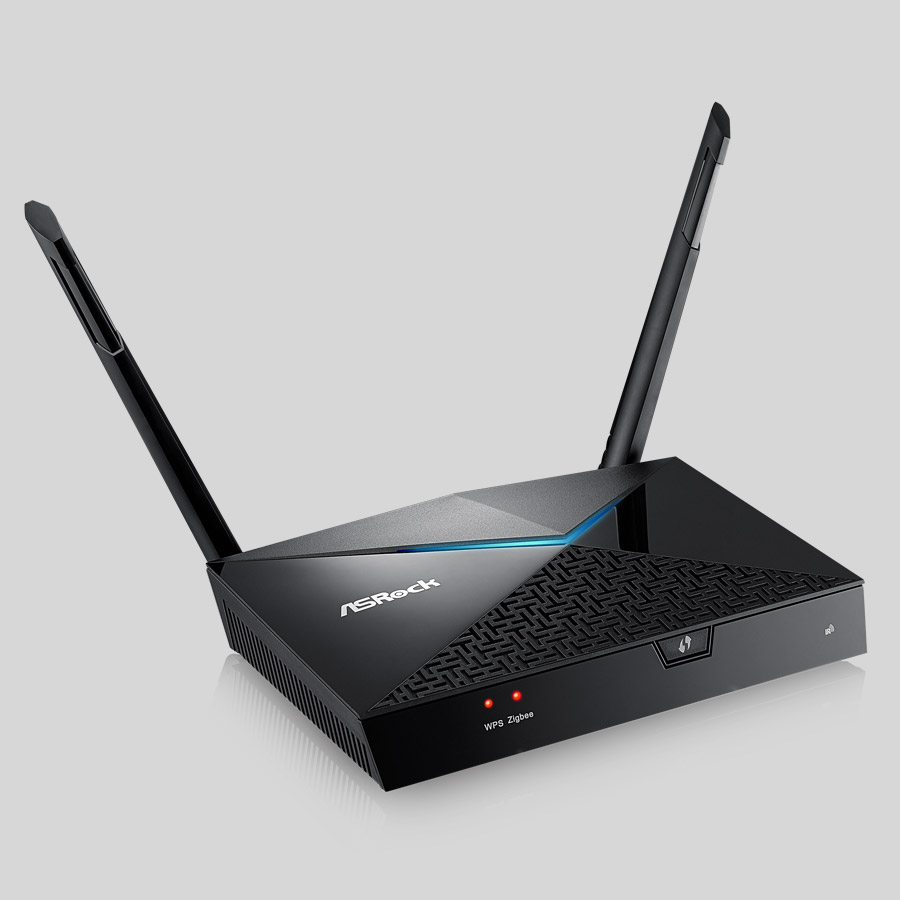

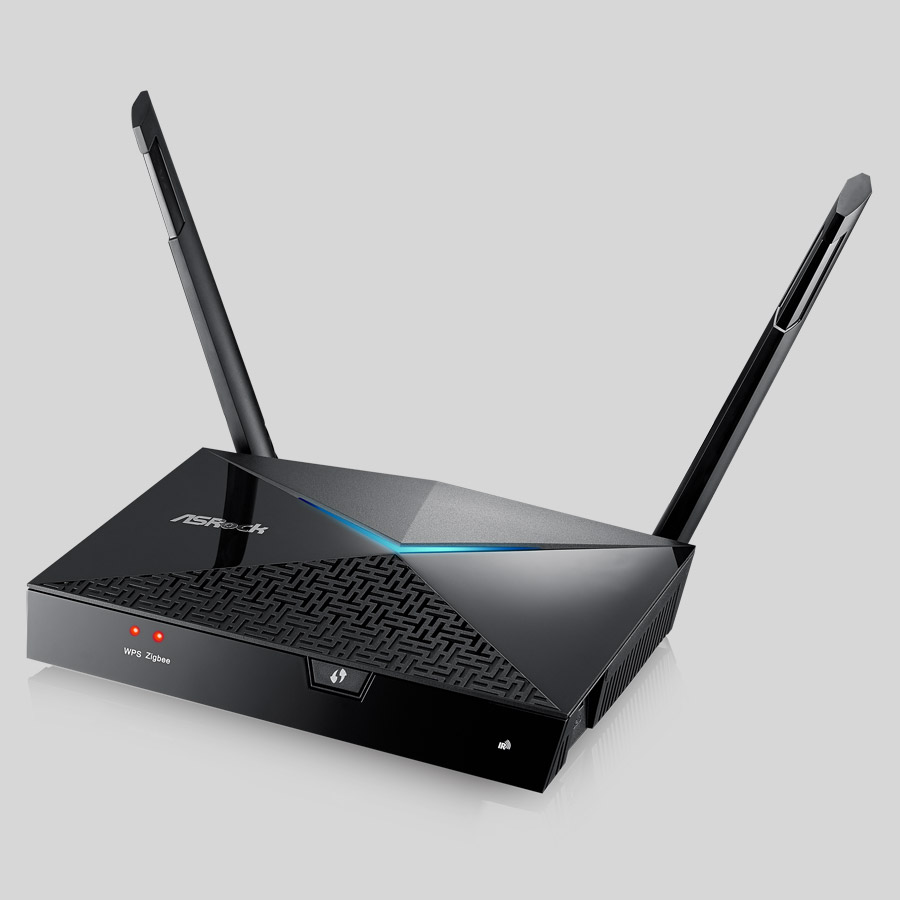

  • ASRock AC1300 IoT 物聯網路由器
  • 快速安裝指南
  • 電源供應器
  • RJ-45 網路線
• 硬體功能
  • 802.11a/b/g/n/ac 無線標準
  • Qualcomm Quad-Core A7 處理器
  • 400Mbps 2.4GHz + 867Mbps 5GHz 速率
  • 外接 5 dBi High Gain Antennas (WiFi) x 2
  • Gigabit WAN Port x 1, LAN Port x 4
  • 儲存裝置用USB 3.0 埠 x 1, USB 2.0 埠 x 1
  • 可供遠端控制之紅外線學習功能 & 列表模式
  • 支援物聯網應用之Zigbee 無線射頻
• 軟體功能
  • WiFi 加密支援WPA/WPA2-AES
  • 透過 APP支援物聯網遠端控制
  • 支援 MU-MIMO & beamforming
  • 支援L2TP/IPSec 與 OpenVPN VPN 伺服器
  • 家長管理與兒童保護功能
  • 訪客專用之 SSID 網路存取功能
  • 支援定時重開機之self-healing 功能
  • 自動啟動之物聯網地理圍欄功能
  • USB 儲存裝置存取
• 系統要求
  • Microsoft Windows 7, 8, 10
  • iOS 8.1 或以上
  • Android 4.2 或以上
• 外觀尺寸
  • 210 x 137.51 x 43 mm (天線除外)
  • 210 x 160.51 x 186.72 mm (含天線)
• 重量
  • 440 g
• 無線標準
  • 802.11a/b/g/n/ac
• 頻段
  • 2.4GHz, 5GHz Simultaneous

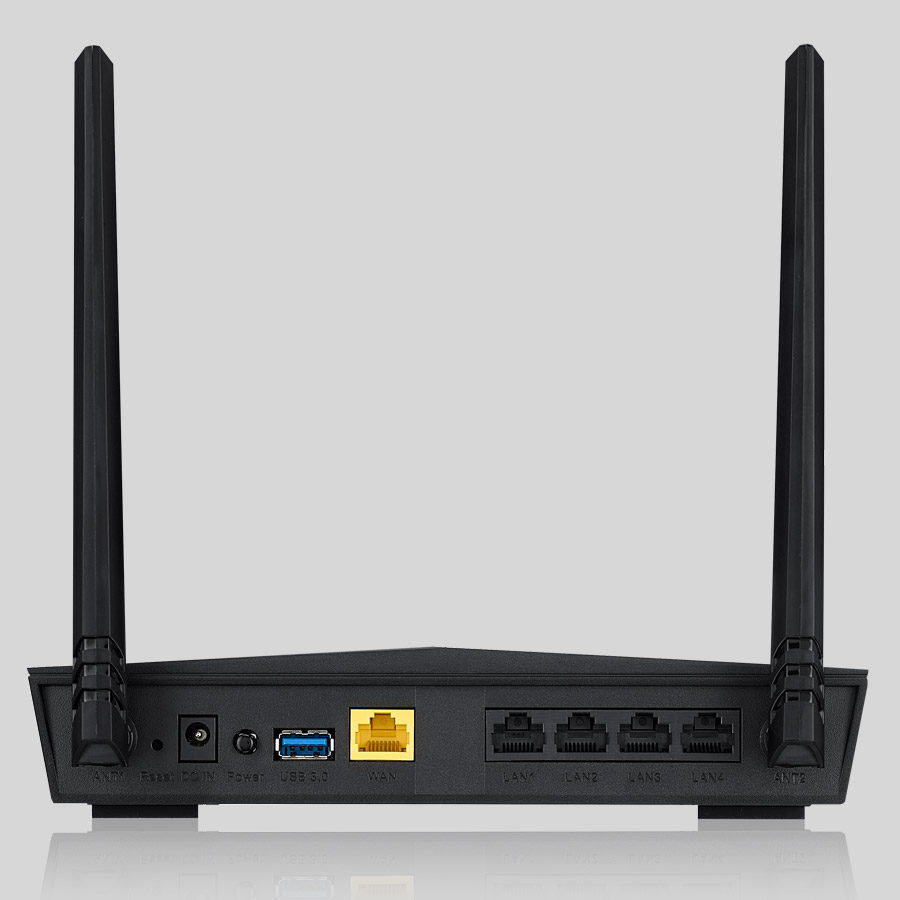

• WAN 網路埠
  • 1 x RJ45 10/100/1000 WAN 網路埠
• LAN網路埠
  • 4 x RJ45 10/100/1000 WAN 網路埠
• USB埠
  • USB 3.0 x1, USB 2.0 x1
• 無線網路速率
  • 2.4GHz: 500 Mbps
  • 5GHz: 800 Mbps
• 無線加密方式
  • WPA, WPA2,Mixed, WPS
• 無線網路天線
  • 外接式 高增益天線 x 2
• 電源供應器
  • Output: 12V DC / 1.5A
• 保固
  • 1 年
• 機器運作溫度
  • 0° to 40° (32° to 104° F)
• 機器運作濕度
  • 90% maximum relative humidity, noncondensing
• 認證
  • FCC, CE, VCCI, IC, BSMI

相簿

使用手冊

• X10 Manual (English)
  March 2017
  Download

韌體

問與答技術支援表單

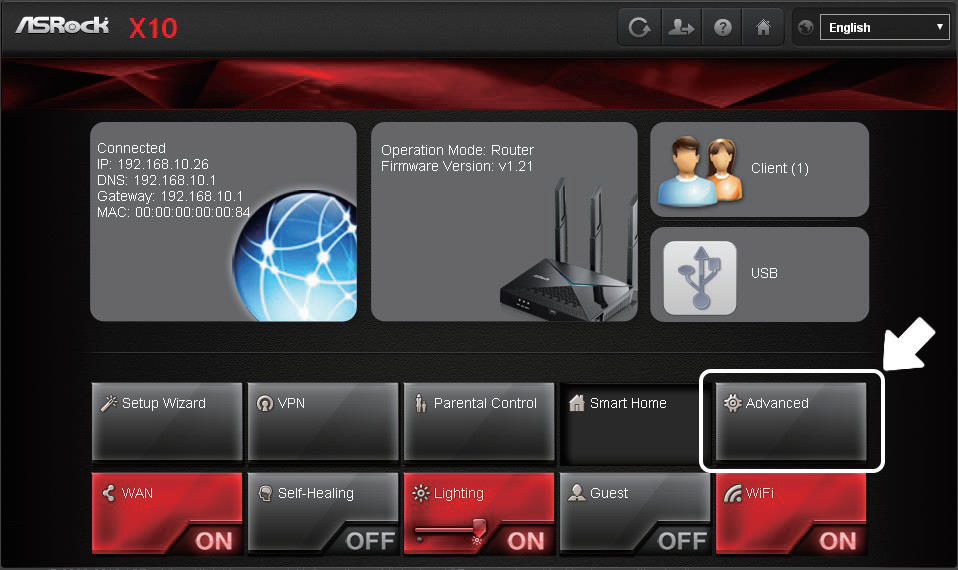

您可以在控制台中點擊“高級”按鈕進入華擎路由器的高級設置頁面。

在路由器的高級設置中找到“系統管理 > 設置密碼”，此處您可以更改登錄名稱和密碼。

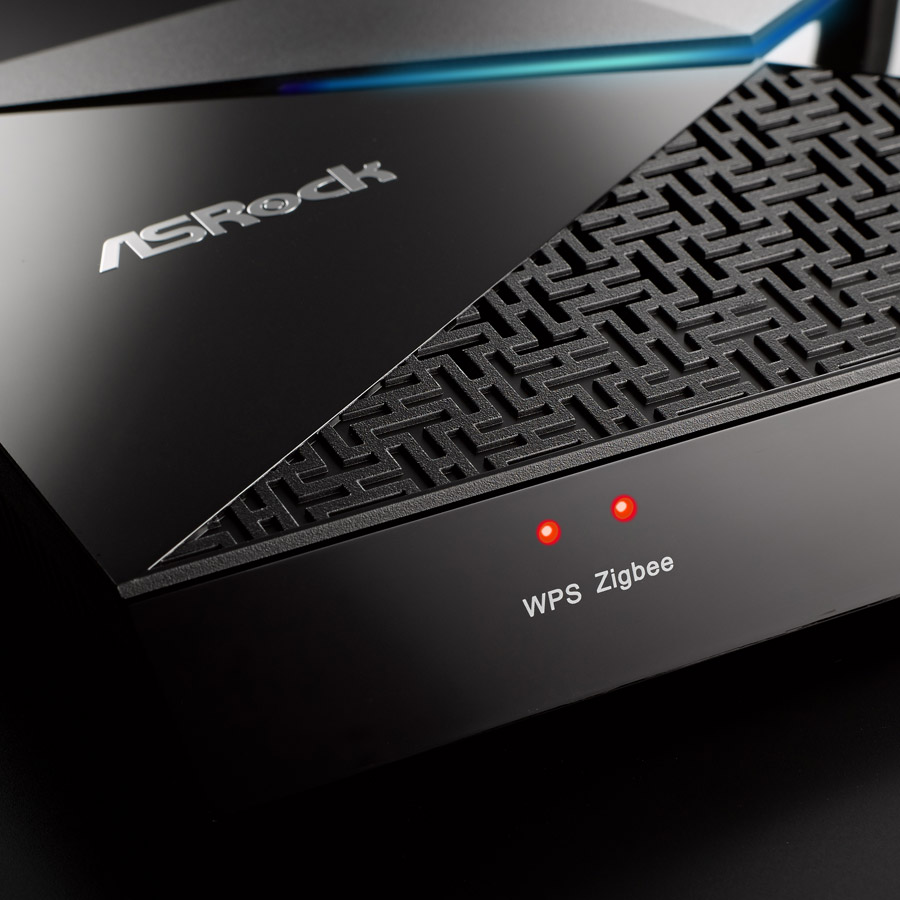

是 LED 狀態指示燈。
閃爍深藍色	常亮深藍色	閃爍紅色	常亮紅色
正在開啟	已連接到互聯網	未檢測到 ADSL 數據機/ WPS 連接失敗	測到數據機，但無互聯網連接

WPS 指示燈
閃爍紅色	常亮紅色
正在連接到開啟 WPS 的設備	WPS 連接

為了達到最佳的穩定性，X10往往會重啟以應用新的配置。

有兩種方法可將路由器恢復為出廠默認設置。
方法 A
a) 開啟 X10，等待約 90 秒直至 X10 就緒。
b) 使用網線或無線的方式將筆記型電腦或智慧設備連接至路由器。
c) 在用戶端上打開網路流覽器，輸入 http://ASRock.router 或 http://192.168.1.1 嘗試進入路由器的網路圖形化使用者介面。
d) 進入高級設置，找到“系統管理 > 恢復/保存”頁面。
e) 點擊重新開機按鈕，重啟後路由器將恢復為出廠默認設置。


方法 B
a) 開啟 X10，等待約 90 秒直至 X10 就緒。

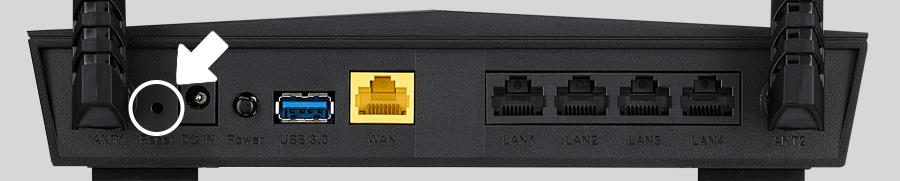

b) 找到路由器後側的重新開機按鈕。
c) 使用迴紋針或類似的物品按住重新開機按鈕約 10 秒鐘。
d) 重啟後路由器將恢復為出廠默認設置。

若華擎路由器重置為出廠默認設置後，簡易設置將引導用戶升級至最新固件版本。若華擎路由器之前被設置過，且用戶希望升級固件，請根據以下指示操作。

若要升級至最新版本固件：
a) 開啟 X10，等待約 90 秒直至 X10 就緒。
b) 確定路由器有互聯網連接（深藍色指示燈常亮）。
c) 使用網線或無線的方式將筆記型電腦或智慧設備連接至路由器。
d) 在用戶端上打開網路流覽器（建議使用Google Chrome 或 FireFox），輸入 http://ASRock.router 或 http://192.168.1.1 嘗試進入路由器的網路圖形化使用者介面。
e) 進入高級設置，找到“系統管理 > 固件升級”頁面。
f) 點擊“檢查”按鈕，在彈出的對話方塊中點擊“確定”。
g) 路由器將在 2 分鐘內升級至最新的官方固件。


若要升級至特定的版本：
a) 開啟 X10，等待約 90 秒直至 X10 就緒。
b) 確定路由器有互聯網連接（深藍色指示燈常亮）。
c) 確定您擁有正確的路由器固件。
d) 使用網線或無線的方式將筆記型電腦或智慧設備連接至路由器。
e) 在用戶端上打開網路流覽器，輸入 http://ASRock.router 或 http://192.168.1.1 嘗試進入路由器的網路圖形化使用者介面。
f) 進入高級設置，找到“系統管理 > 固件升級”頁面。
g) 點擊“選擇檔”按鈕，然後選擇正確的固件。點擊“升級”。
h) 路由器將在 2 分鐘內開始升級固件。

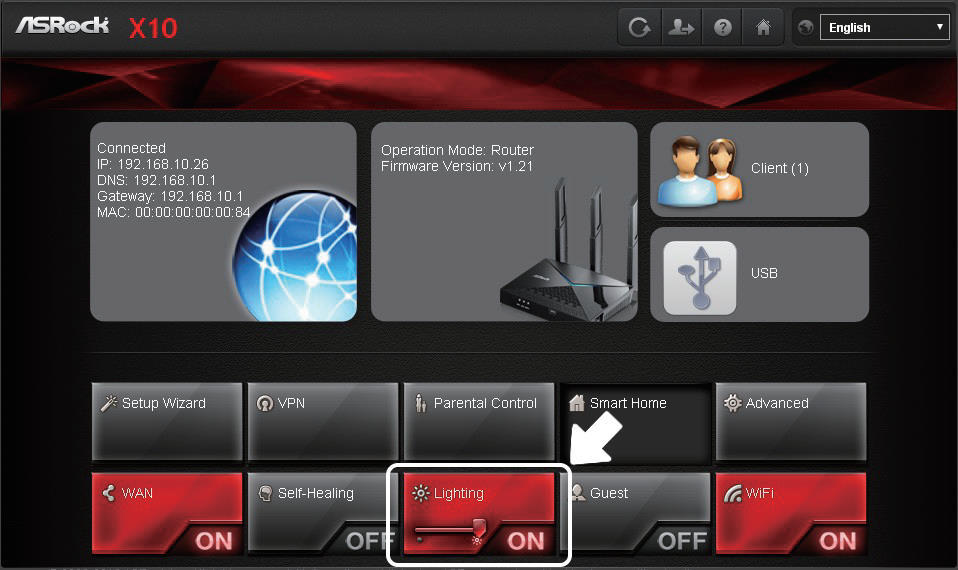

可以，您可以使用控制板方便地開關 LED 指示燈。

a) 您可以在 USB 應用程式頁面的最下方找到BT下載用戶端部分。
b) 確認已將 USB 存放裝置連接至路由器的 USB 介面。
c) 選擇下載位置，然後開啟下載代理功能。
d) 應用設置，等待路由器重新啟動。
e) 點擊設置頁面按鈕，您將被引導至BT下載代理設置頁面。

f) 應用以下圖片中的BT種子或BT URL。
g) 您可以在 USB 存放裝置根目錄中的“Download Agent”資料夾中找到下載檔案。

a) 進入高級設置，找到“WAN > 埠轉發”頁面，然後設置埠轉發專案。
b) 開啟埠轉發按鈕。
c) 點擊“添加預設清單”按鈕，並選擇一項。
d) 輸入埠轉發 IP 位址，然後點擊“應用”按鈕。
e) 點擊“應用”按鈕，然後點擊“重新啟動”。

a) 進入高級設置，找到“WAN > 埠觸發”頁面，然後設置埠觸發專案。
b) 開啟埠觸發按鈕。
c) 示例：輸入服務“TEST”，觸發埠“80”，輸入埠“21, 21”。
d) 點擊“添加”按鈕。
e) 點擊“應用”按鈕，然後點擊“重新啟動”。

a) 進入高級設置，找到“WAN > DDNS”頁面，然後設置DDNS 專案。
b) 開啟DDNS 用戶端按鈕。
c) 您需要先啟動 DDNS 服務帳戶，然後選擇一個您要啟動的 DDNS 用戶端。
d) 輸入主機名稱稱，用戶名和密碼。
e) 點擊“應用”按鈕，然後點擊“重新啟動”。
f) 您可以查看連接狀態。

a) 進入高級設置，找到“系統管理 > VLAN”頁面，然後設置VLAN專案。
b) 開啟VLAN 啟用用戶端按鈕。
c) 輸入名稱、Vid ，然後點擊標記埠。
d) 點擊“添加”按鈕。
e) 點擊“應用”按鈕，然後點擊“重新啟動”。

a) 進入高級設置，找到“VPN > OpenVPN”頁面，然後設置 OpenVPN 專案。
b) 開啟“OpenVPN 啟用用戶端”按鈕。
c) 點擊“應用”按鈕，然後點擊“重新啟動”。
d) 下載並安裝 OpenVPN 軟體。請至以下連結下載軟體。
e) 在Windows 用戶端設備上安裝 OpenVPN 用戶端。
f) 匯出 client.ovpn 檔，並複製到 C:\Program Files\OpenVPN\config。
g) 運行 OpenVPN GUI，右擊 Windows 工作列上的圖示然後點擊“連接” 。
h) 若連接成功，您可以在 Windows 工作列上看到連接資訊。

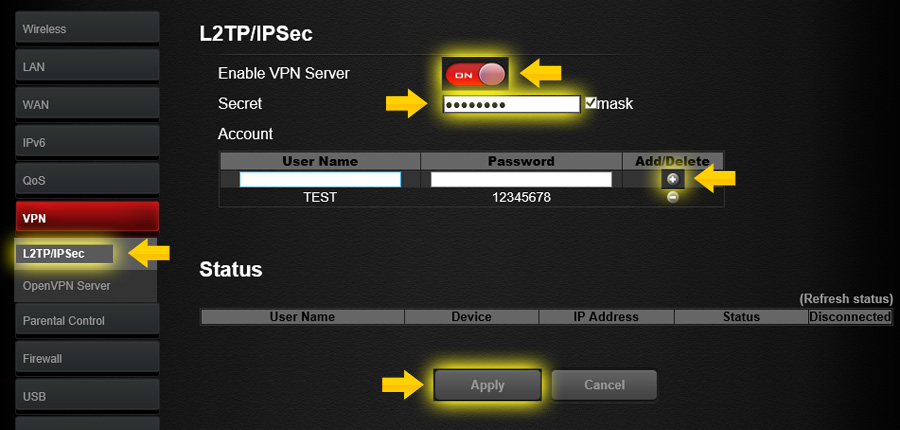

a) 進入高級設置，找到“VPN > L2TP/IPSec”頁面，然後設置 L2TP/IPSec 專案。
b) 開啟“L2TP/IPSec 啟用 VPN 伺服器用戶端”按鈕。
c) 設置秘密。
d) 設置用戶名帳戶和密碼。
e) 點擊“添加/刪除”按鈕。
f) 點擊“應用”按鈕，然後點擊“重新啟動”。


(Android OS 示例)
a) 編輯 VPN 設置檔。
b) 設置用戶名帳戶。
c) 選擇 Type L2TP\IPSec PSK。
d) 設置伺服器位址。
e) 設置 IPSec 預共用金鑰並點擊“保存”。
f) 設置用戶名帳戶和密碼，然後點擊“連接”。
g) 檢查 VPN 連接資訊。
