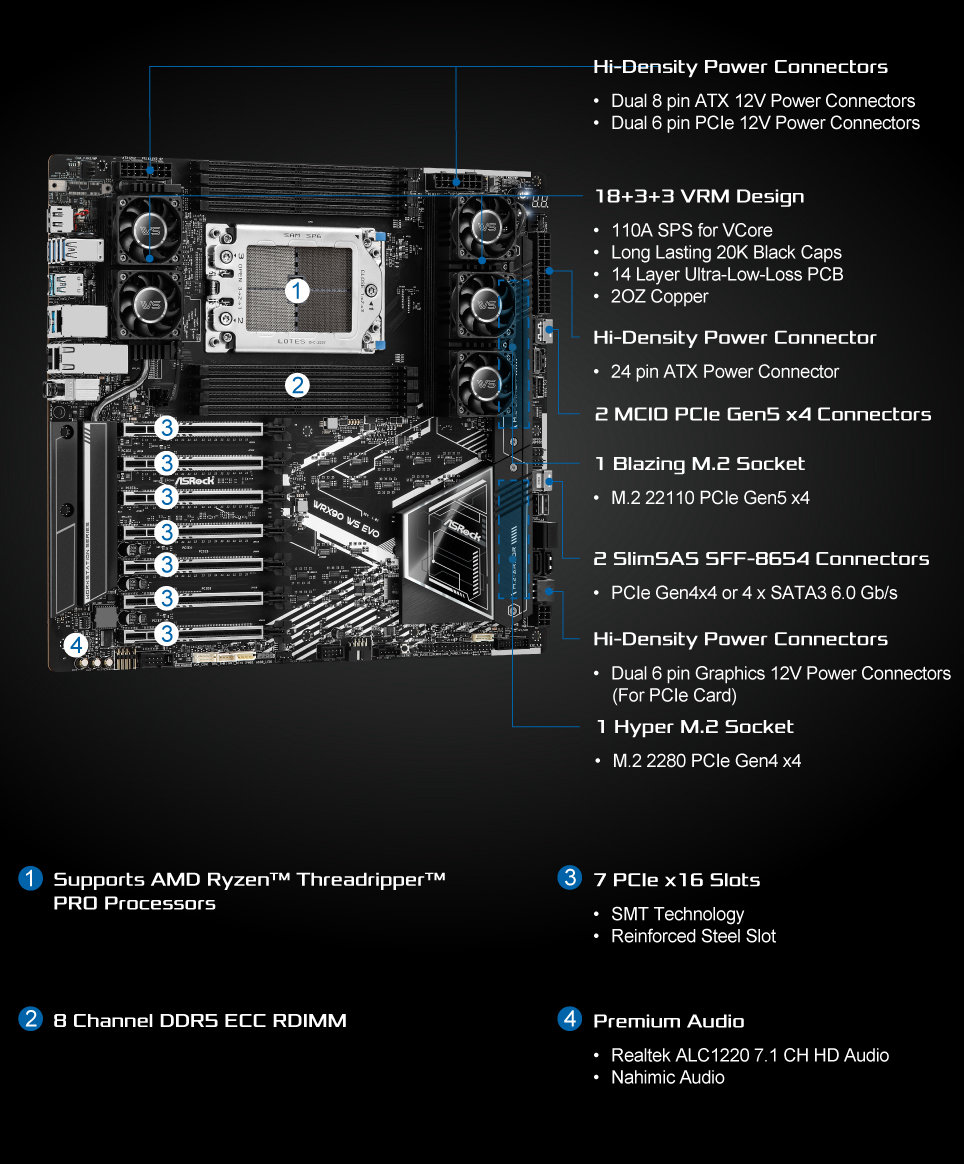

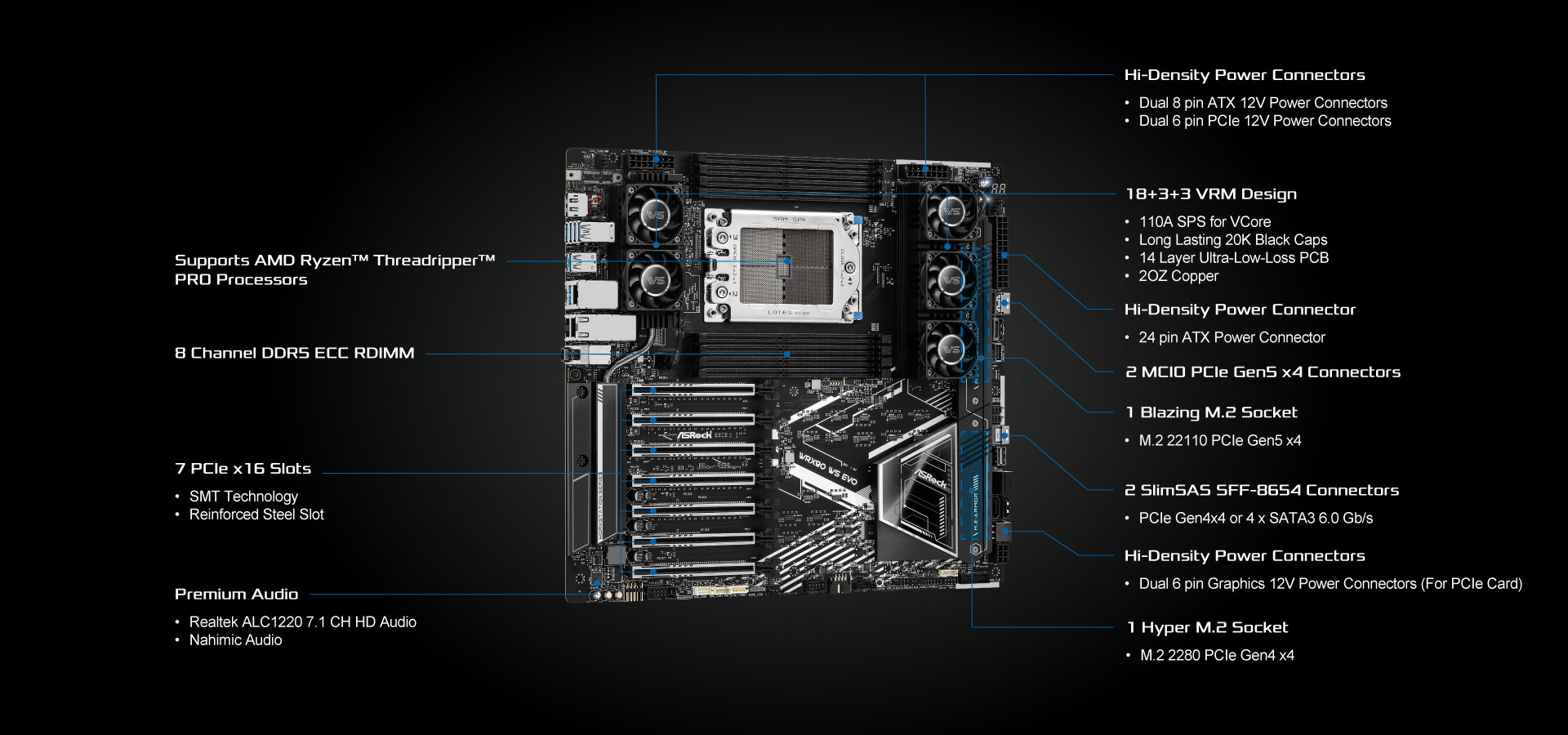

WRX90 WS EVO

支持 AMD Ryzen™ Threadripper™ PRO 处理器
18+3+3 相供电设计, 110A SPS Design for VCore
8 x DDR5 DIMMs
支持 Eight Channel ECC Registered 内存, 高达 7600+ (OC)
7 PCIe 5.0 x16
Realtek ALC1220 7.1 声道高保真音频, Nahimic 音频
4 SATA3,
1 Blazing M.2 (PCIe Gen5 x4),
1 超级 M.2 (PCIe Gen4 x4),
2 MCIO 接口 (PCIe Gen5 x4/ 4 SATA3),
1 SlimSAS SFF-8654 接口 (PCIe Gen4 x4)
1 SlimSAS SFF-8654 接口 (PCIe Gen4 x4/ 4 SATA3)
2 USB4 C 型接口 (后置)
1 USB 3.2 Gen2x2 C 型接口 (前置)
4 USB 3.2 Gen2 A 型接口(后置)
4 USB 3.2 Gen1 (2 Rear, 2 前置)
4 USB 2.0 (4 前置)

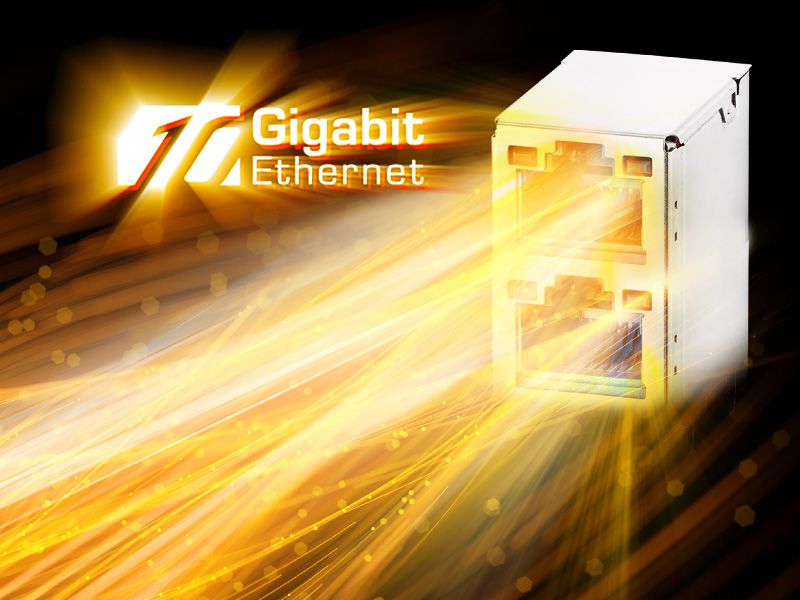

Intel^® X710 dual 万兆网络, 1 Dedicated IPMI LAN

产品特色
产品规格
支持与下载

购买

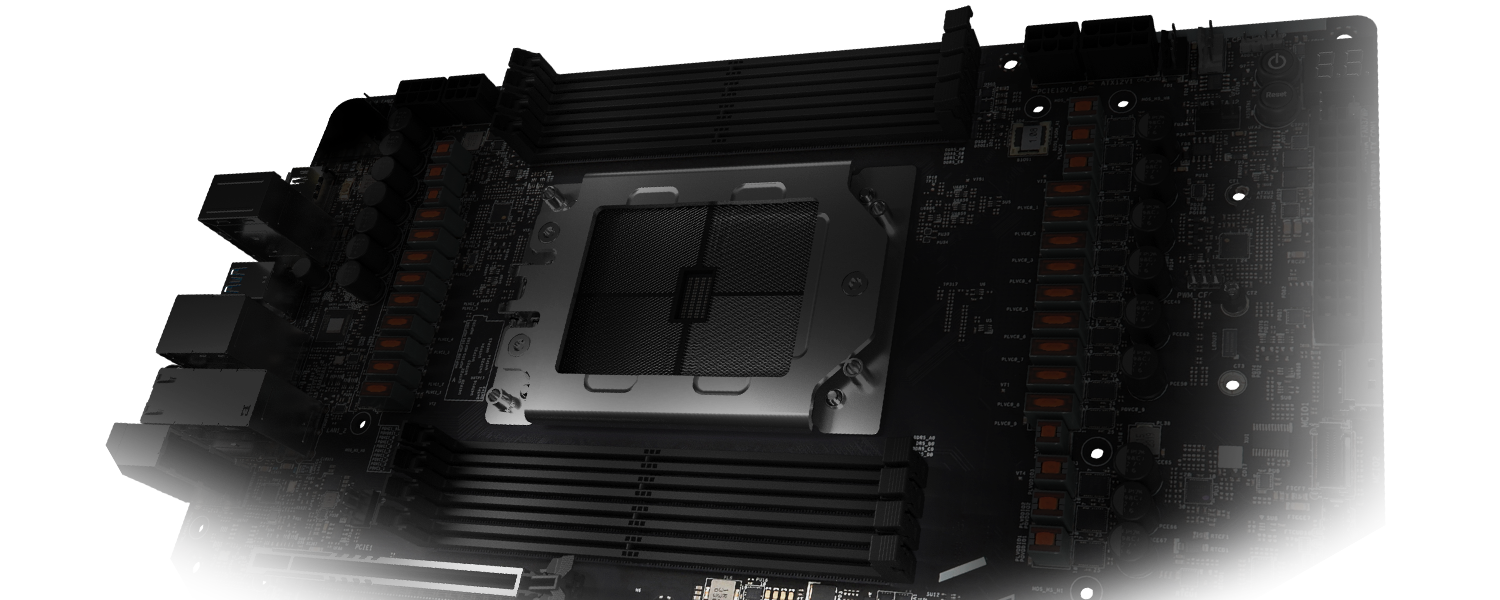

优化的 VRM 设计

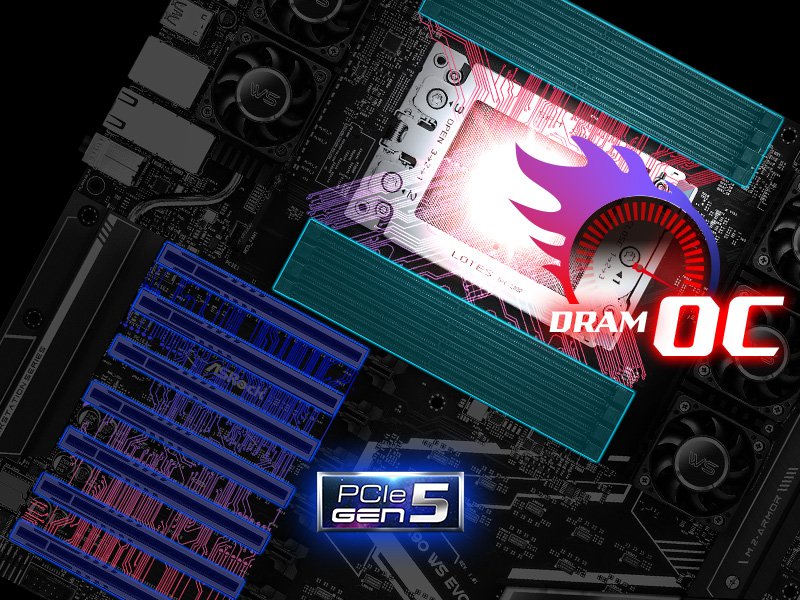

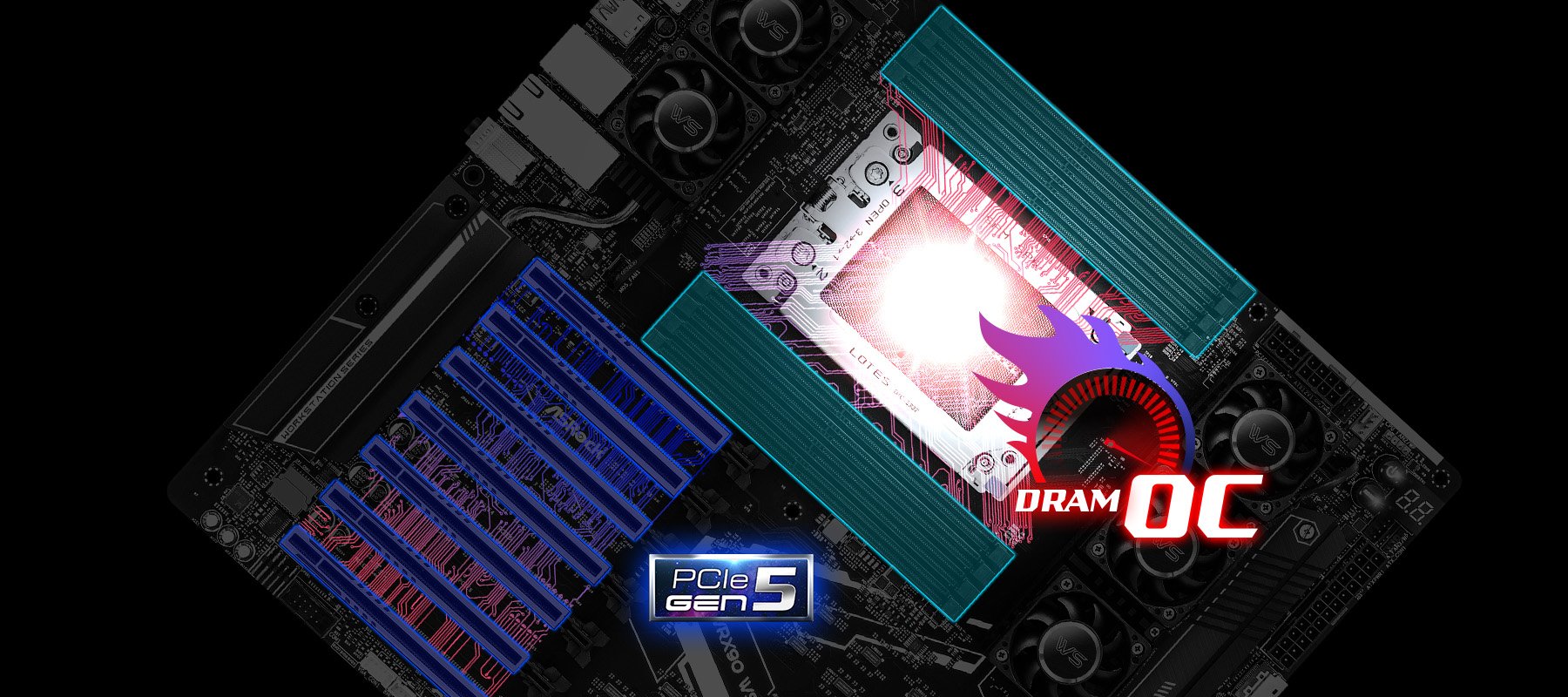

服务器级低损耗 PCB 提高了信号完整性，允许主板支持适用于显卡和 M.2 SSD 的 PCIe 5.0，并且改善了内存超频（OC）潜力，以提供极限内存性能。

14 层 PCB 提供稳定的信号轨迹和电源形态，为内存超频提供更低的温度和更高的能效！因此还能支持最新的 DDR5 内存模块，获得极致内存性能！

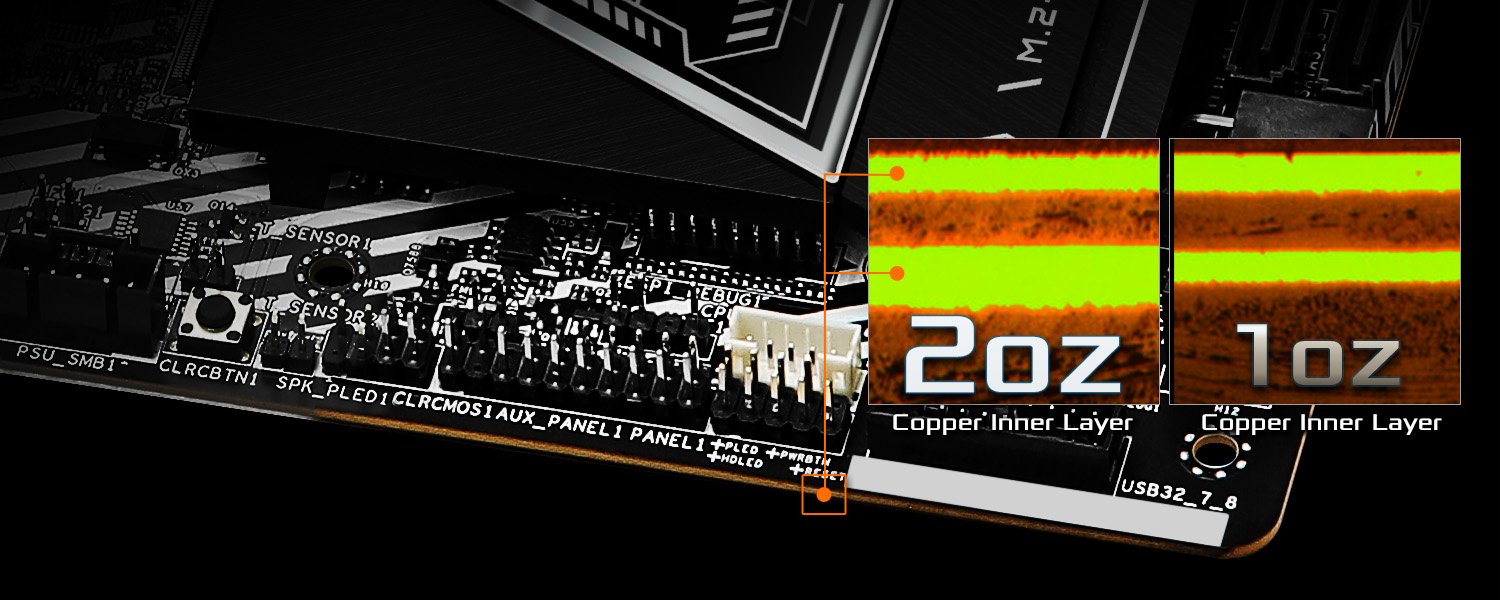

2 盎司铜制内层可提供稳定的信号追踪和电源形态！为超频保证更低的温度及更高的能效！

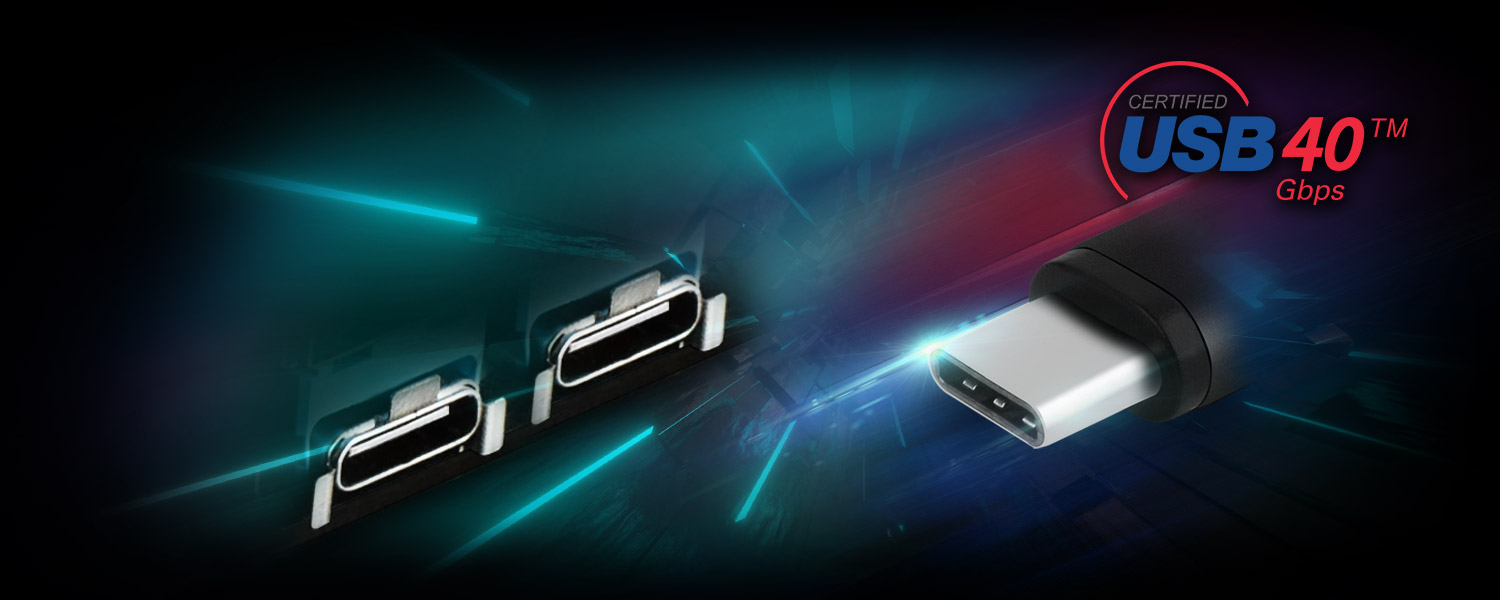

USB4 技术提高USB Type-C传输速度并使其拥有更广泛的应用，为工作及居家应用提供快速、简单的连接方式。其传输速度可达40Gbps，并可透过数据线连接多部 USB 装置。

USB4 Technology 27W (not support display)

享受超快的充电速度。搭载PD 3.0 充电技术，提供最高 9V@3A 27W 的充电速度。

实际充电速度会依装置不同而改变。

POLYCHROME RGB

这款主板内置RGB LED针脚和可编程RGB LED针脚，支持连接各种兼容的RGB LED设备，如灯带、RGB风扇、散热器、机箱等。用户也可以通过Polychrome RGB Sync认证的LED设备，同步RGB灯效，打造个性化的独特灯光效果。

*可编程RGB LED针脚支持WS2812B可编程RGB LED灯带（5V/Data/GND），最大额定功率为3A（5V），最多可支持80个LED，长度不超过2米。
*RGB LED针脚支持标准5050 RGB LED灯带（12V/G/R/B），最大额定功率为3A（12V），长度不超过2米。

无论您是通过 USB、Wi-Fi、模拟输出，甚至是 HDMI 来连接耳机、头戴式耳机、外部或内部扬声器，Nahimic 音频都能为您提供最迷人的、充满活力且细节丰富的聆听体验。

强大的算法确保最佳无噪音对话，无论距离麦克风多远，都能保持恒定声级。Nahimic 音频引擎可以动态净化声音，以消除干扰噪音并降低语音变化。从而改善通讯效果，减少疲劳度。
●静态噪声抑制
●回声消除
●去除边音
●声音稳定

●Sound Tracker
Sound Tracker（声音追踪器）是一种视觉指示器，可识别主要声音的发出方向。每道声音都在雷达上360°正确定位，使电竞玩家完全沉浸其中。

●适用于任何设备！
在所有您最喜欢的音频设备上享受动态高品质环绕立体声：音频插孔、USB、蓝牙、高清多媒体接口、数字接口。Nahimic 兼容所有您最喜欢的音频工具，并确保其中每一种工具都达到最佳音质。Nahimic 通过测量和改进来优化我们的技术，为您提供最佳声音体验。

独家功能
卓越效率
- PCIe Gen5 (Graphics, M.2)
- Eight Channel DDR5
- USB4 C 型接口接口 (40 Gb/s)
绝对可靠的耐久性
- 超低损耗 PCB
- 18+3+3 相供电, 110A SPS for VCore
- 20K 超长使用寿命的黑色电容器 (高品质导电聚合物电容器)
超快连接
- Dual Intel^® 万兆网络
EZ 更新
- 华擎自动驱动安装
处理器
- 支持 AMD Ryzen™ Threadripper™ PRO 处理器
- 支持 AMD Socket sTR5
- 支持华擎B+ 涡轮芯片
芯片
- AMD WRX90
内存
- Eight Channel DDR5 内存 Technology
- 8 x DDR5 内存插槽*
- 支持 DDR5 ECC, buffered 内存 (RDIMM/ RDIMM-3DS) 高达 7600+(OC)
- 系统内存最大容量: 2TB

*仅当安装 1 / 2 / 4 内存条时支持S3（睡眠）模式。
BIOS
- 支持图形界面的 256Mb AMI UEFI Legal BIOS
板载显卡

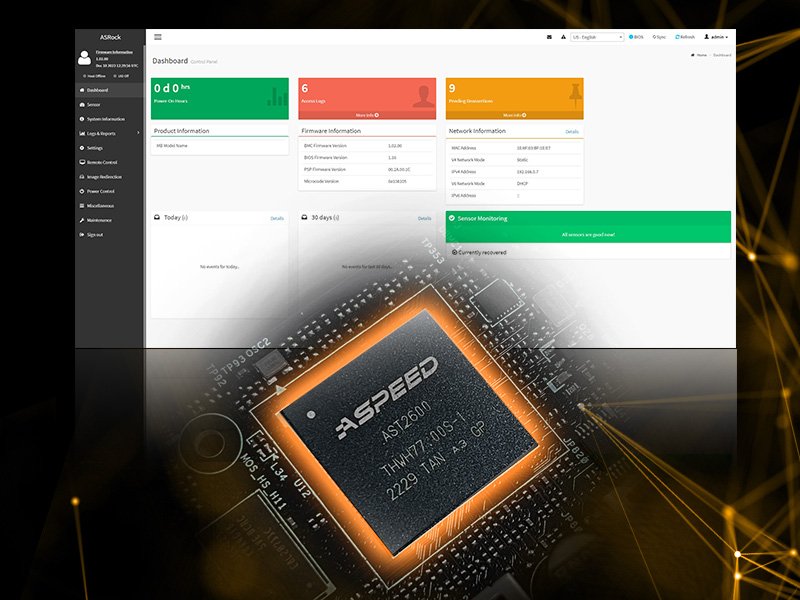

- Aspeed AST2600 BMC 控制器
- 1 x DisplayPort 1.1a with max. 分辨率高达 1920x1200 @ 60Hz*

*DisplayPort 1.1a does not 支持音频 function.
音效
- 7.1 声道高保真音频, 支持内容保护功能 (Realtek ALC1220 音频编码解码器)
- 後置音效自动阻抗侦测
- 左右声道分层布线
- Nahimic 音频
局域网
2 x 万兆网卡 100/1000/2500/5000/10000 Mb/s (Intel^® X710-AT2)
- 支持 PXE 1 x Dedicated IPMI (Realtek RTL8211F)
扩充插槽
CPU:

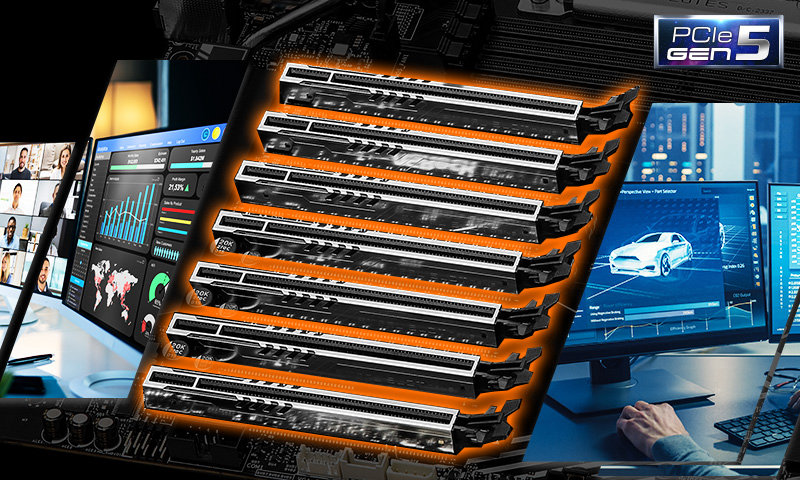

- 7 x PCIe 5.0 x16 插槽 (PCIE1/PCIE2/PCIE3/PCIE4/PCIE5/PCIE7x16; PCIE6x8)*

- VGA PCIe 插槽采用 15μ 镀金接针

*支持 NVMe SSD 开机
存储
CPU:
- 1 x Blazing M.2 接口 (M2_1, Key M), 支持 type 2260/2280/22110 PCIe Gen5x4 (128 Gb/s) mode*
- 2 x MCIO 接口 (PCIe Gen5x4 or 4 x SATA3 6.0 Gb/s)
- 1 x SlimSAS SFF-8654 接口 (SLIM1) (PCIe Gen4x4 or 4 x SATA3 6.0 Gb/s)
芯片组:
- 1 x 超级 M.2 接口 (M2_2, Key M), 支持 2260/2280 型 PCIe Gen4x4 (64 Gb/s) 模式*
- 1 x SlimSAS SFF-8654 接口 (SLIM2) (PCIe Gen4x4)
- 4 x SATA3 6.0 Gb/s 接口

*支持 NVMe SSD 开机
独立硬盘冗余阵列 (RAID)
- 支持 RAID 0, RAID 1 和 RAID 10 for SATA 存储设备
- 支持 RAID 0, RAID 1 和 RAID 10 for M.2 NVMe 存储设备*

*需要额外使用 M.2 NVMe 扩展卡方可支持 RAID 10
USB
CPU:
- 2 x USB4 C 型接口 (后置)
- 4 x USB 3.2 Gen2 A 型接口 (后置)
芯片组:
- 1 x USB 3.2 Gen2x2 C 型接口 (前置)
- 4 x USB 3.2 Gen1 A 型接口 (2 Rear, 2 前置)
- 4 x USB 2.0 (前置)

*所有USB支持ESD 静电防护
板载接口
- 2 x 热敏电阻电缆接针
- 1 x Front VGA 接针
- 1 x COM 端口接针
- 1 x 电源 LED 与扬声器接针
- 1 x Intelligent Platform Management Bus 接针
- 1 x PSU SMBus 接针
- 1 x BMC SMBus 接针
- 1 x Auxiliary Panel 接针
- 2 x 可编程 LED 接针*
- 1 x CPU 风扇接口 ((4-针))**
- 1 x CPU / 水泵风扇接口 ((4-针)) (智能风扇速度控制)***
- 3 x 机箱 / 水泵风扇接口 ((4-针)) (智能风扇速度控制)****
- 1 x 24 针 ATX 电源接口 (高密度电源接口)
- 1 x 3 针 ATX 电源接口*****
- 2 x 8 pin ATX 12V 电源接口 (高密度电源接口) (用于主板)******
- 2 x 6 针 PCIe 12V 电源接口s (高密度电源接口) (用于主板)******
- 2 x 6 pin Graphics 12V 电源接口 (高密度电源接口) (for PCIe 卡)*******
- 1 x 垂直前面板音频接口
- 2 x USB 2.0 针状接头 (支持 4 USB 2.0 接口)
- 1 x USB 3.2 Gen1 接针 (支持 2 USB 3.2 Gen1 接口)
- 1 x 前置 C 型接口 USB 3.2 Gen2x2 接针 (20 Gb/s)
- 2 x SGPIO 接针
- 1 x CPU HP-SMBus 接口
- 1 x Non Maskable Interrupt Button 接针
- 1 x 带 LED 的 Dr. Debug
- 1 x LED 电源按钮
- 1 x LED 重置按钮
- 1 x CMOS 数据清除按钮

*支持高达 5V / 3A，15W LED灯条

**CPU_FAN1 支持风扇功率最高达 1A (12W).

***CPU_FAN2/WP 支持风扇功率最高达 2A (24W).

****CHA_FAN1~3/WP 支持风扇功率最高达 2A (24W).

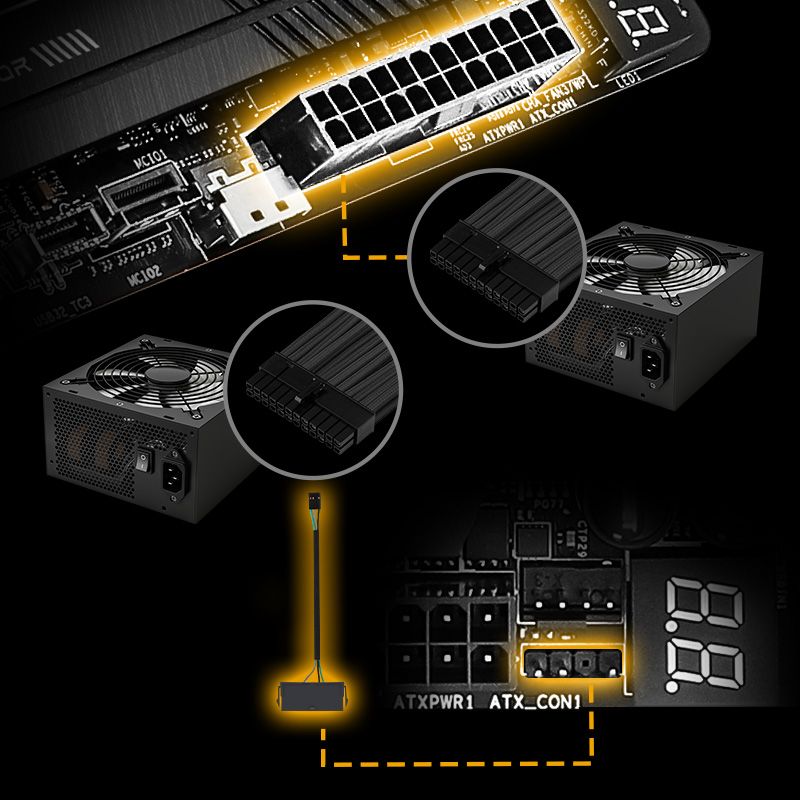

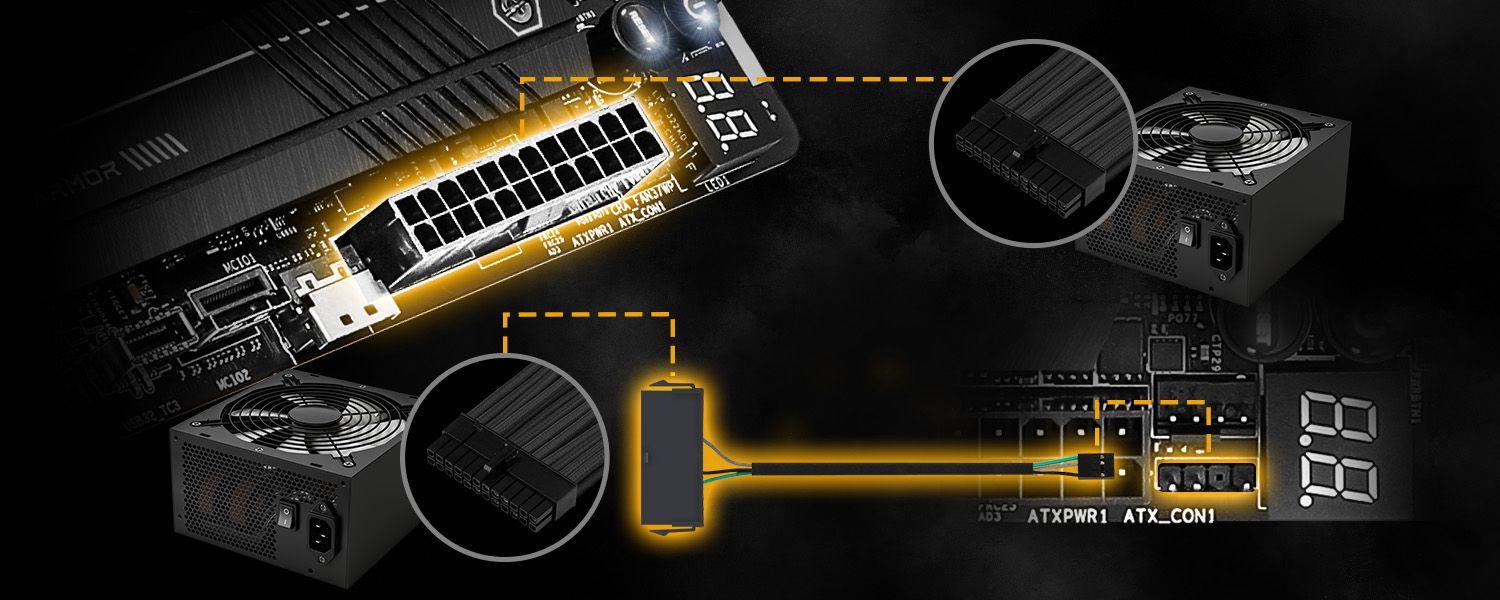

*****Plug the Multi PSU Adaptor Cable that comes with the package to ATX_CON1 if you use a secondary PSU.

******It is required to connect both ATX12V1 和 ATX12V2; otherwise, the system may not boot up properly.
It is required to connect all 8 pin 和 6 针 12V 电源接口 when overclocking.

*******It is required to connect 6 pin PCIE 12V 电源线 to either GFX_12V1 or GFX_12V2; otherwise, the system may not boot up properly.

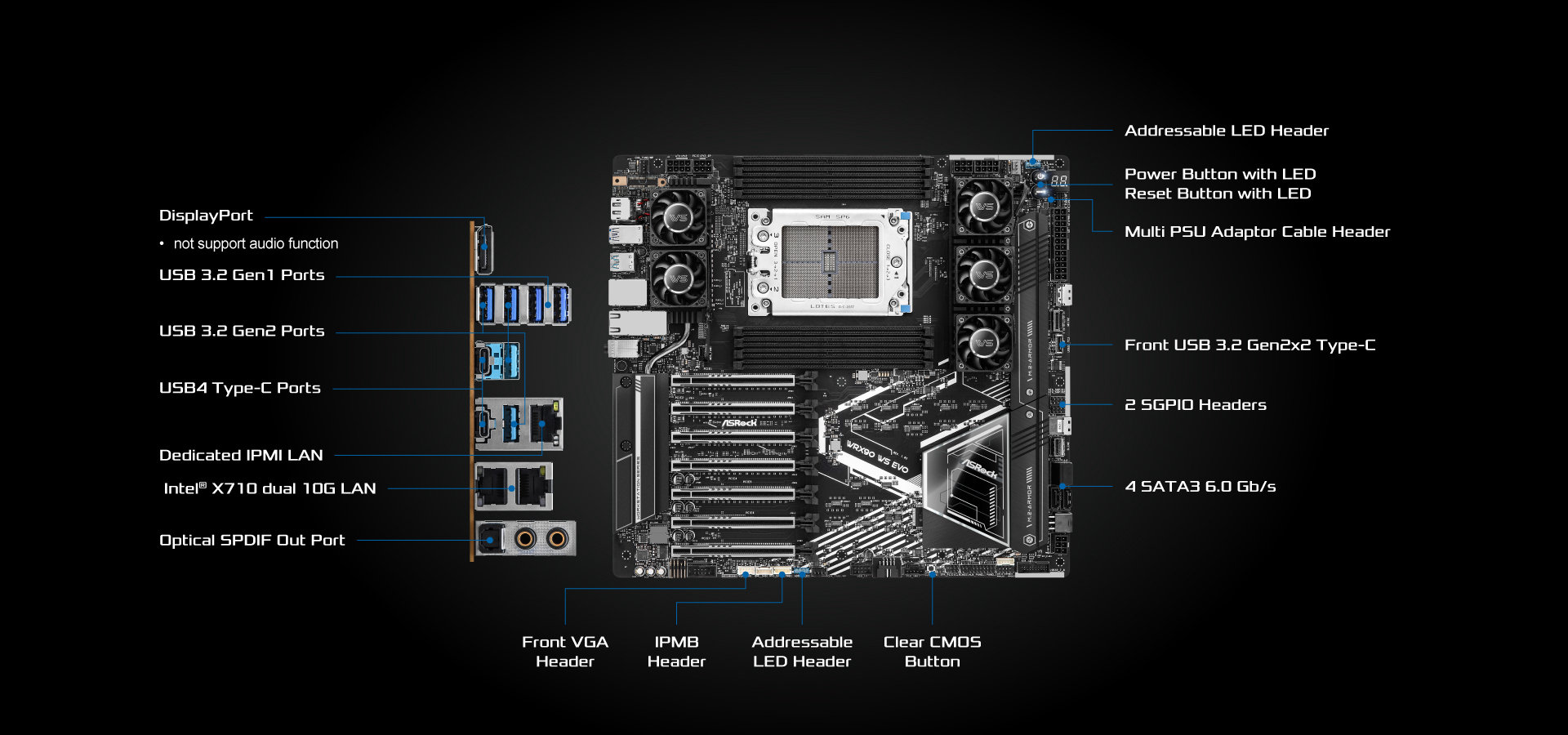

后背板输出 / 入接口
- 1 x DisplayPort 1.1a
- 1 x 光纤 SPDIF 数字音频输出端口
- 2 x USB4 C 型接口接口 (40 Gb/s)*
- 4 x USB 3.2 Gen2 A 型接口接口 (10 Gb/s)
- 2 x USB 3.2 Gen1 A 型接口接口
- 2 x RJ-45 网卡接口s
- 1 x RJ45 Dedicated IPMI LAN 接口
- 1 x Line Out Jack (Gold 音频插孔)
- 1 x 麦克风输入插孔 (Gold 音频插孔)

*USB_TC1 支持 USB PD 3.0 至 9V@3A (27W) / 5V@3A (15W) 充电; USB_TC2 支持 USB PD 3.0 高达 5V@3A (15W) charging.
软件与 UEFI
软件
- 华擎 Polychrome SYNC*
UEFI
- 华擎全高清 UEFI
- 华擎自动驱动安装
- 华擎 Instant Flash（即时更新工具）

*可从华擎应用市场下载这些应用程序.
附件
- 1 x 用户手册
- 1 x I/O 挡板
- 4 x SATA 数据线
- 2 x 热敏电阻电缆s
- 1 x Multi PSU Adaptor Cable
- 2 x M.2 插槽螺丝
- 2 x M.2 插槽的支座
结构
- EEB 规格: 12.0-in x 13.0-in, 30.5 cm x 33.0cm
- 14 Layer PCB
- 2 盎司铜制 PCB 板
操作系统
- 支持 Microsoft^® Windows 11 64-bit
认证
- FCC, CE
- 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)
- CEC Tier II ready

说明	语系	下载
RoHS	英文	全球	中国
FCC	英文	全球	中国
CE Declaration of Conformity	英文	全球	中国
UKCA Declaration of Conformity	英文	全球	中国
使用者手册	中文	全球	中国
Install EEB Motherboard	英文	全球	中国
Technical User Guide	简体中文 (S.Chinese)	全球	中国
Technical User Guide	English	全球	中国
Software/BIOS Setup Guide	中文	全球	中国
Software/BIOS Setup Guide	英文	全球	中国

规格更改时恕不预先通知。品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。

以上使用界面图片仅供参考。实际使用界面可能因软件版本不同而有所差异。

ASRock

WRX90 WS EVO

优化的 VRM 设计

优质 PCB 解决方案

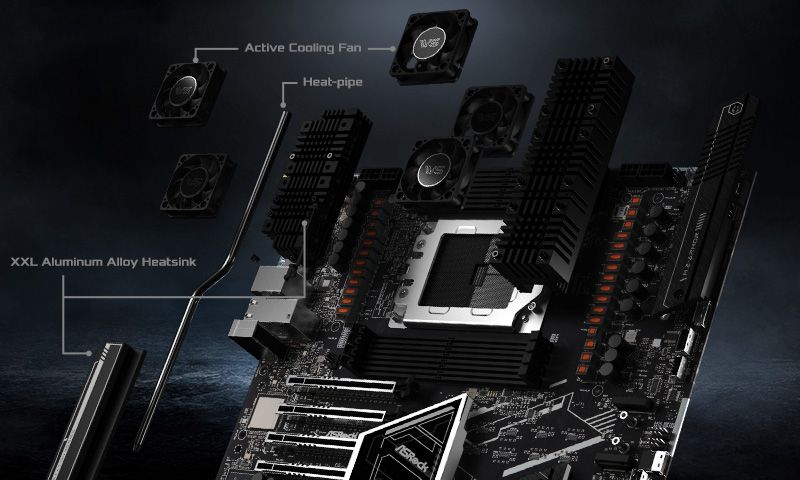

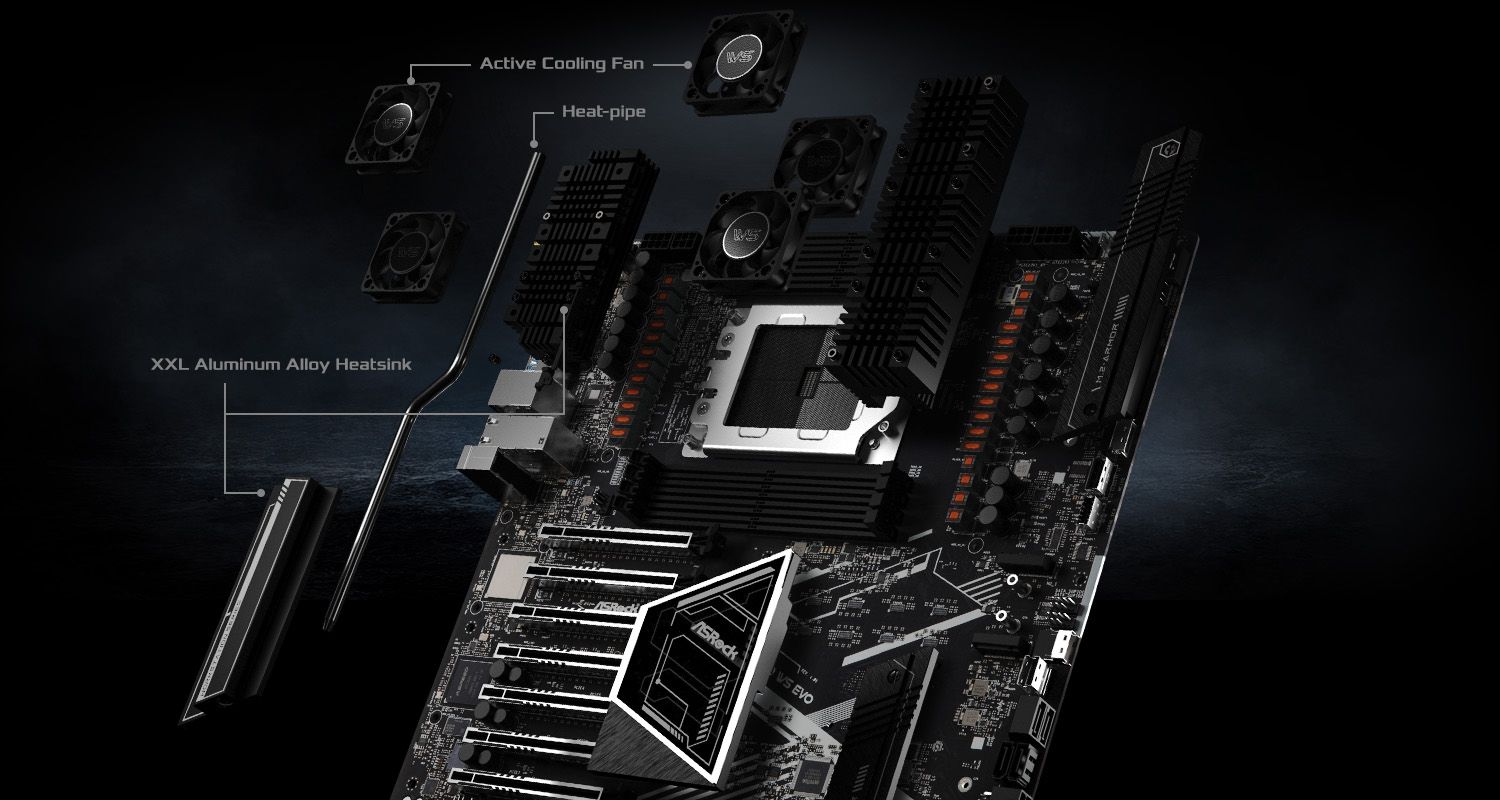

复合 VRM 散热模块

7 x PCIe Gen5 x16

支持 DDR5 ECC 内存

多 PSU 适配器电缆

PCIe Gen5 Blazing M.2 接口

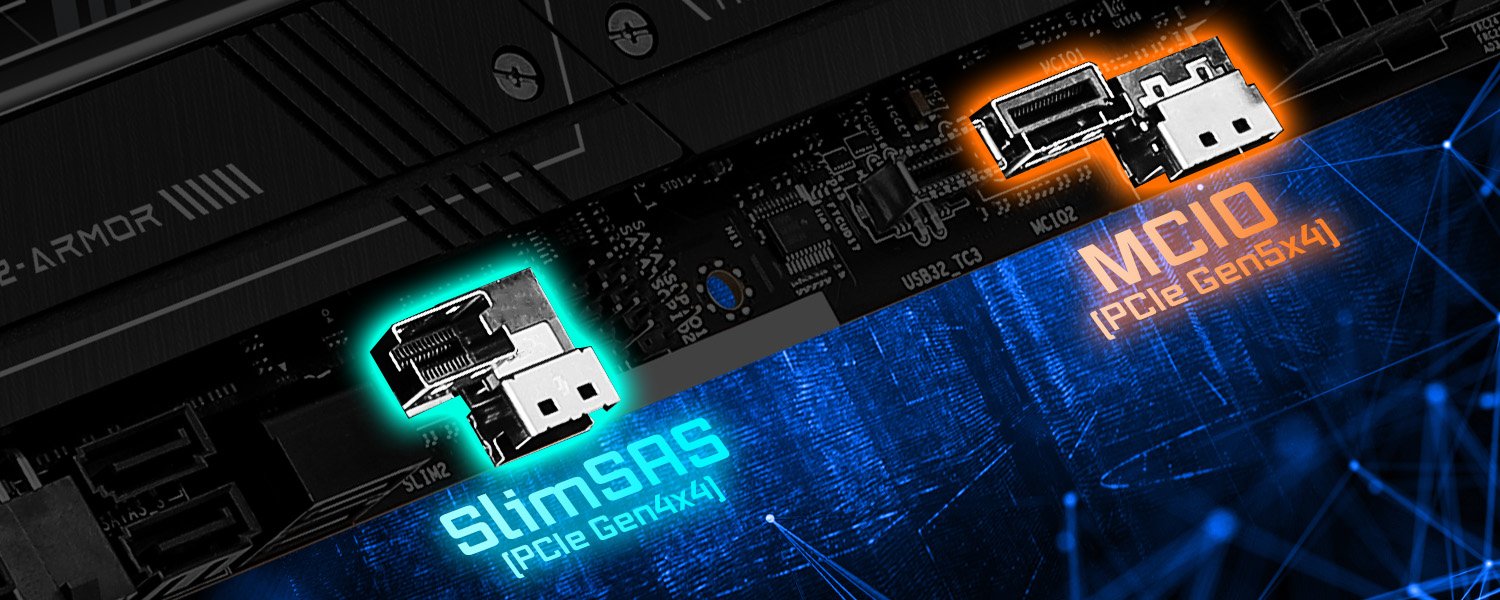

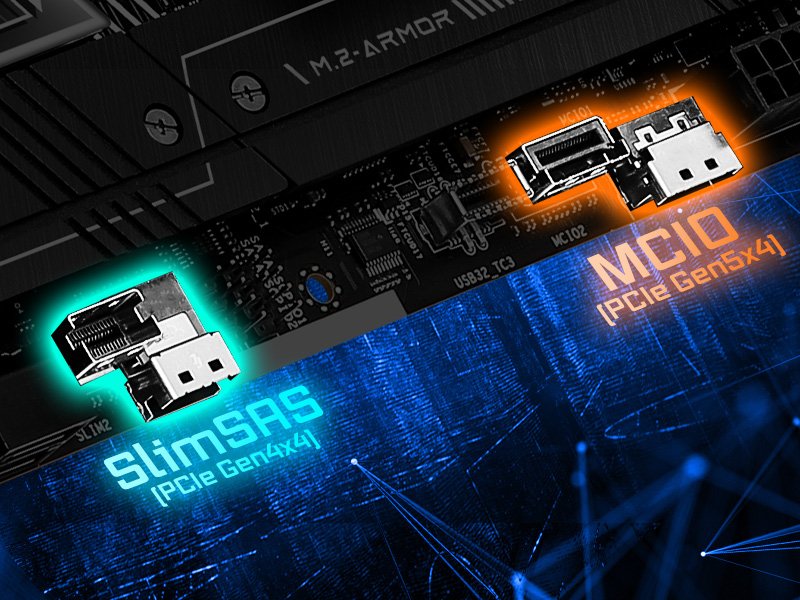

服务器级存储连接

USB4 技术

Intel^® X710-AT2 Dual 10GbE LAN

POLYCHROME RGB

Nahimic 音频

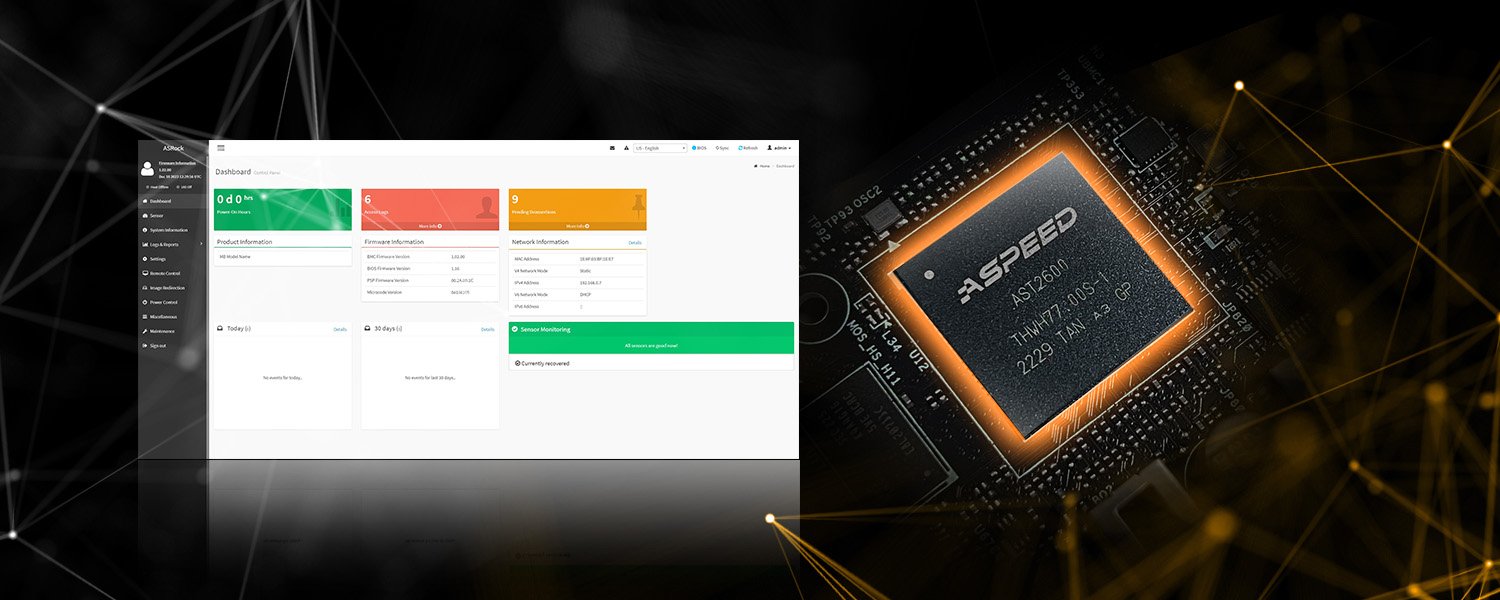

Aspeed^® AST2600 BMC Controller
